Druckarmaturen

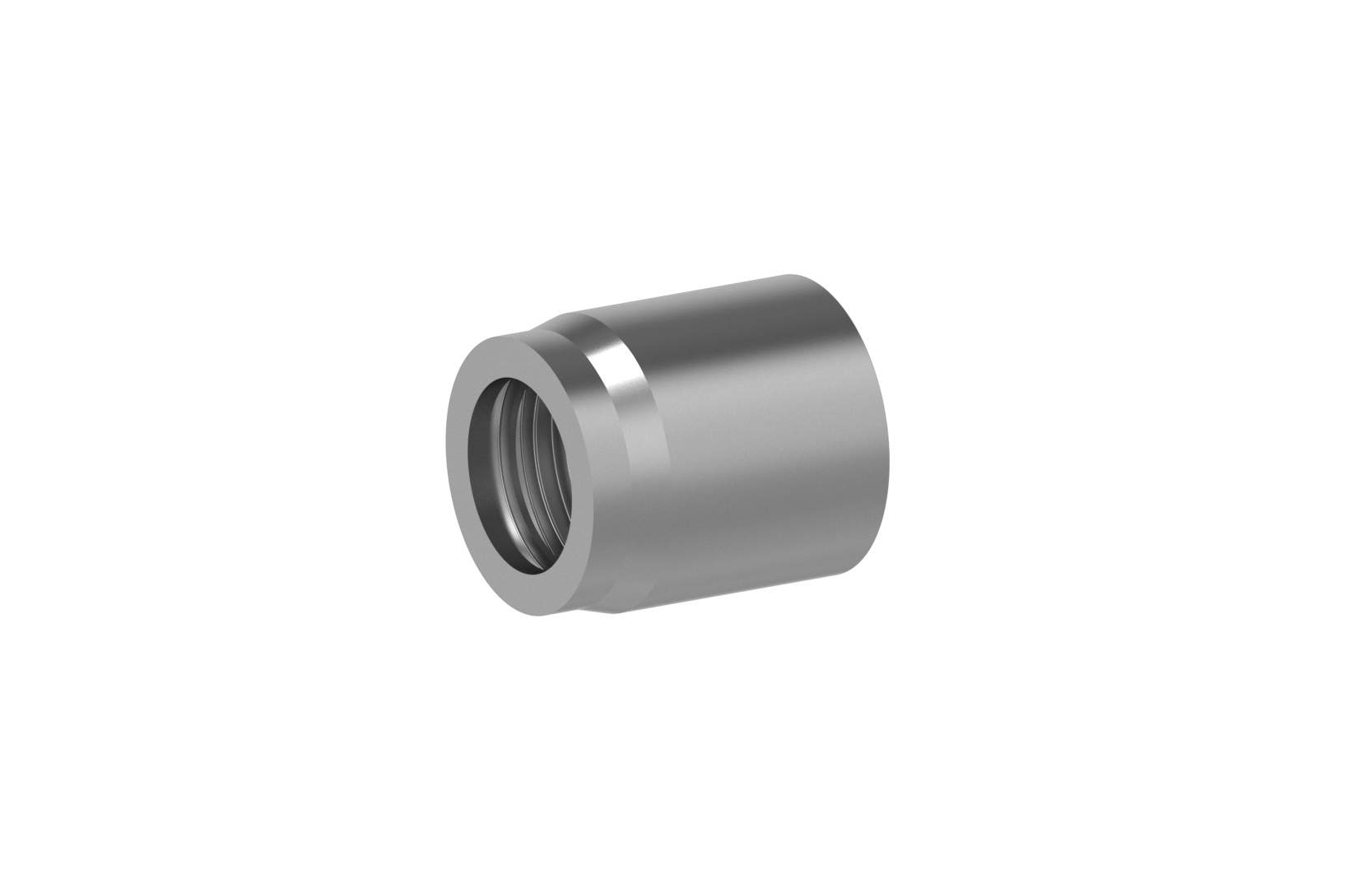

NO-SKIVE 1SC (101 1SC)

Anwendung dH1000
1SC / 1SN-K Schläuche -nicht schälen-
Werkstoff Stahl
Oberfläche galvanisch verzinkt
Hinweis *3 nur für 1SC Schläuche nach DIN EN 857 -nicht schälen-
*4 abweichend von der Abbildung ohne Absatz, durchgängiger Aussendurchmesser

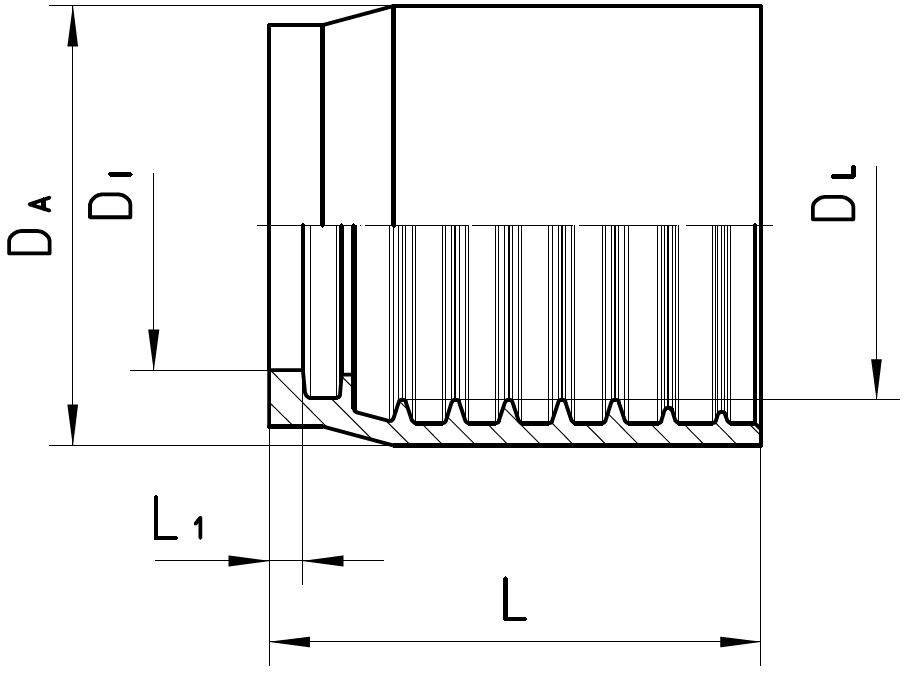

Bestell-Nr. DN in mm DA in mm DI in mm DL in mm L in mm L1 in mm Hinweis
101-04-1SC 06 20,0 12,0 14,0 30,0 2,3 *3
101-05-1SC 08 22,0 13,0 14,8 30,0 2,3 *3,*4
101-06-1SC 10 24,0 14,5 17,2 32,0 2,4 *3,*4
101-16-1SC 25 44,0 31,0 36,7 44,0 3,8 *3

Produktinformationen zuletzt aktualisiert am: 07.06.2022 13:13:38
