Druckarmaturen

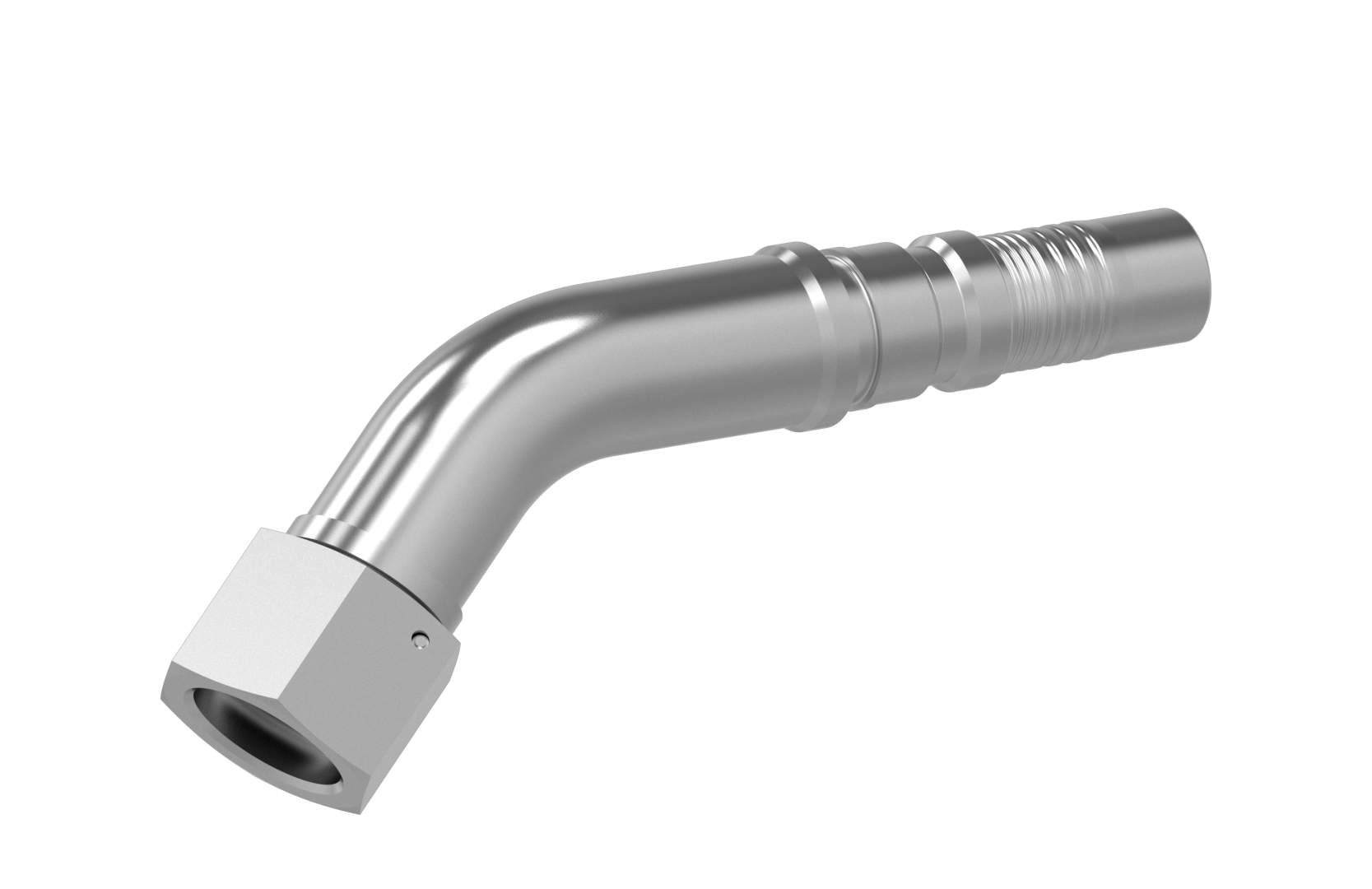

DKOR 45°
Anschluss
Dichtkopf 60° Außenkonus O-Ring-dichtend mit BSPP Mutter (G)
Norm
ISO 8434-6
Anwendung
4SH / R15 / R13 (DN51) Schläuche
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt

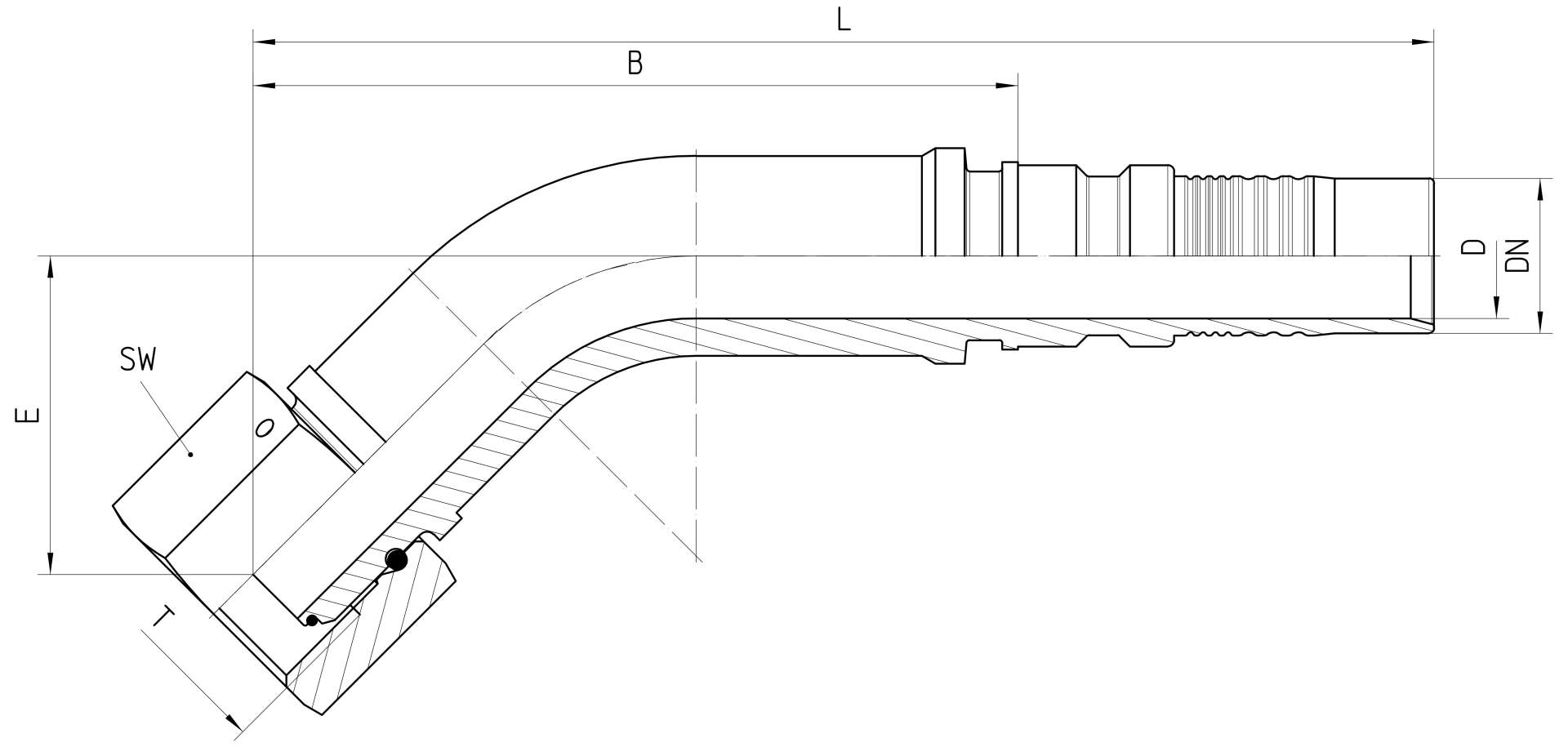

| Bestell-Nr. | DN in mm | T in Zoll | SW in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|---|
| 7.233-12-12/O | 19 | G 3/4 | 32 | 15,0 | 39 | 95 | 151 |
| 7.233-16-16/O | 25 | G 1 | 41 | 20,0 | 51 | 122 | 189 |
| 7.233-20-20/O | 31 | G 1 1/4 | 50 | 25,0 | 54 | 145 | 225 |
| 7.233-24-24/O | 38 | G 1 1/2 | 55 | 30,0 | 68 | 157 | 248 |
| 7.233-32-32/O | 51 | G 2 | 70 | 40,0 | 76 | 190 | 281 |
Produktinformationen zuletzt aktualisiert am: 11.06.2019 11:30:50
