Druckarmaturen

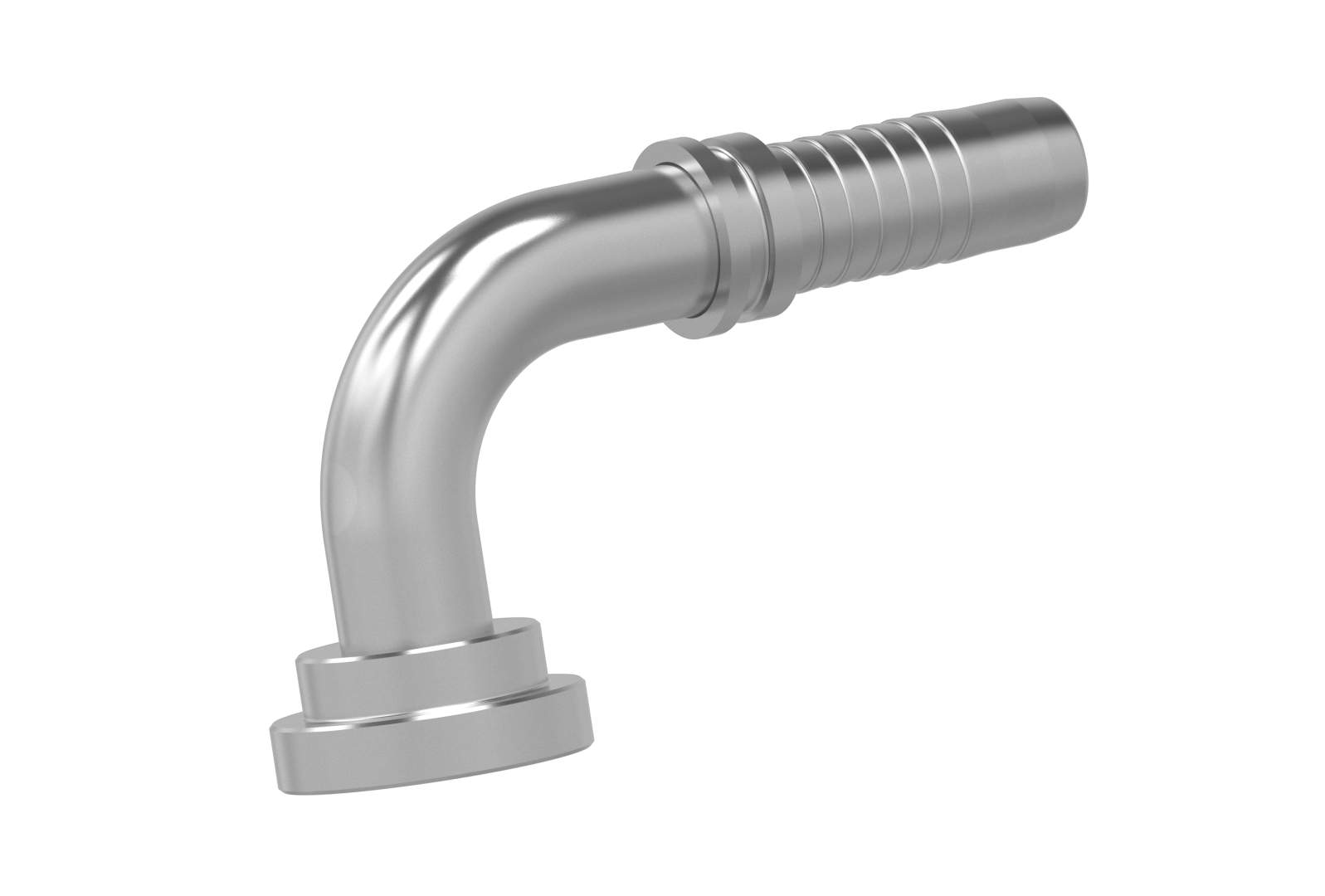

SFS 90°
Anschluss
SAE-Flansch 6000PSI (S-Reihe)
Norm
ISO 6162-2
Anwendung
3SPC / 4SP Schläuche
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt

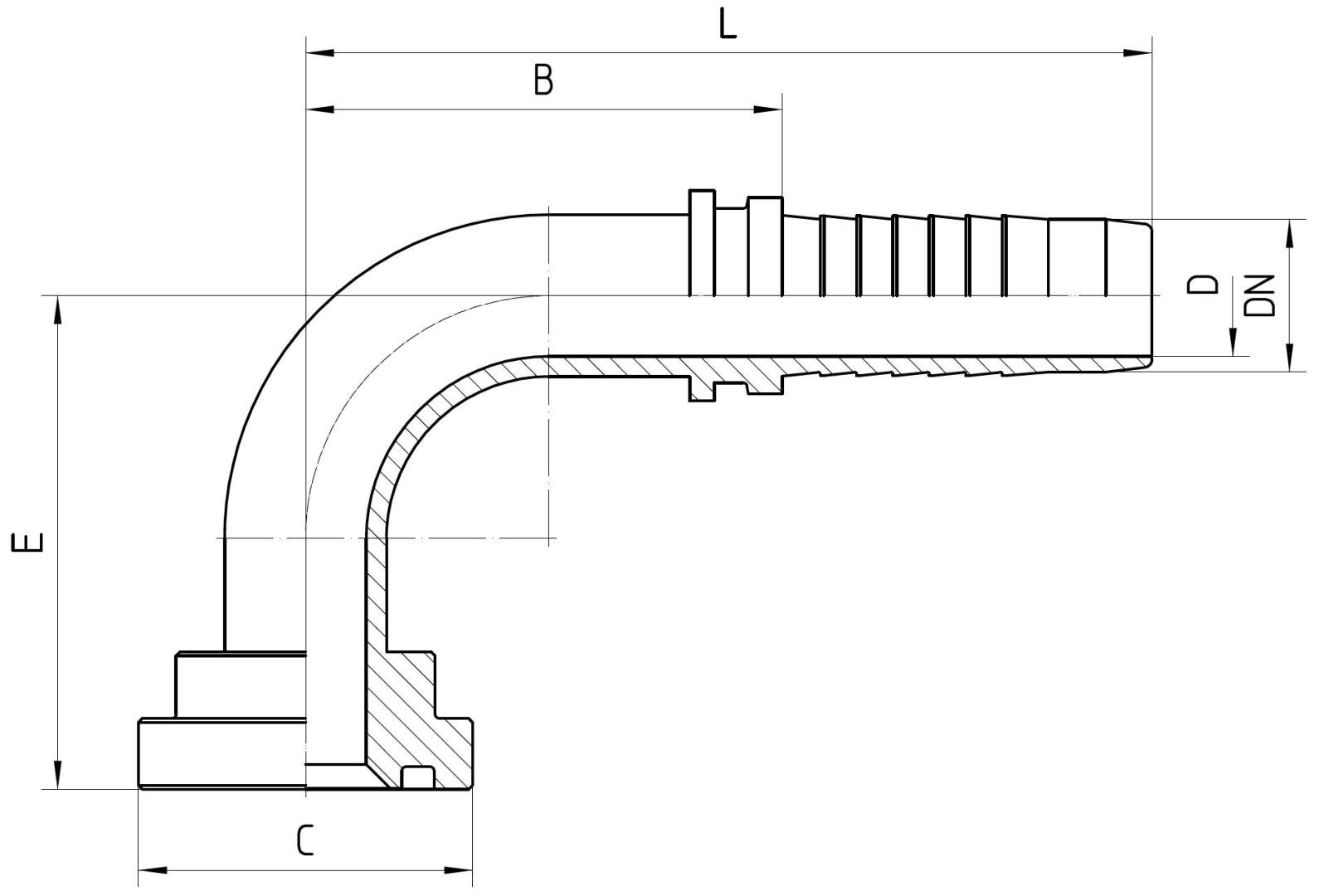

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|---|
| 4.471-08-08 | 12 | 1/2 | 31,7 | 9,0 | 44 | 39 | 77 |
| 4.471-12-08 | 12 | 3/4 | 41,3 | 9,0 | 42 | 41 | 79 |
| 4.471-08-10 | 16 | 1/2 | 31,7 | 12,0 | 56 | 52 | 94 |
| 4.471-12-10 | 16 | 3/4 | 41,3 | 12,0 | 54 | 52 | 94 |
| 4.471-08-12 | 19 | 1/2 | 31,7 | 14,0 | 63 | 58 | 104 |
| 4.471-12-12 | 19 | 3/4 | 41,3 | 14,8 | 60 | 60 | 106 |
| 4.471-16-12 | 19 | 1 | 47,6 | 14,8 | 62 | 60 | 106 |
| 4.471-12-16 | 25 | 3/4 | 41,3 | 19,9 | 72 | 65 | 120 |
| 4.471-16-16 | 25 | 1 | 47,6 | 19,9 | 73 | 63 | 118 |
| 4.471-20-16 | 25 | 1 1/4 | 54,0 | 19,9 | 74 | 65 | 120 |
Produktinformationen zuletzt aktualisiert am: 11.06.2019 11:06:18
