Saug- & Niederdruckarmaturen

SFL 45°

Anschluss
SAE-Flansch 3000PSI (L-Reihe)

Norm
ISO 6162-1

Anwendung
14A / 17A Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

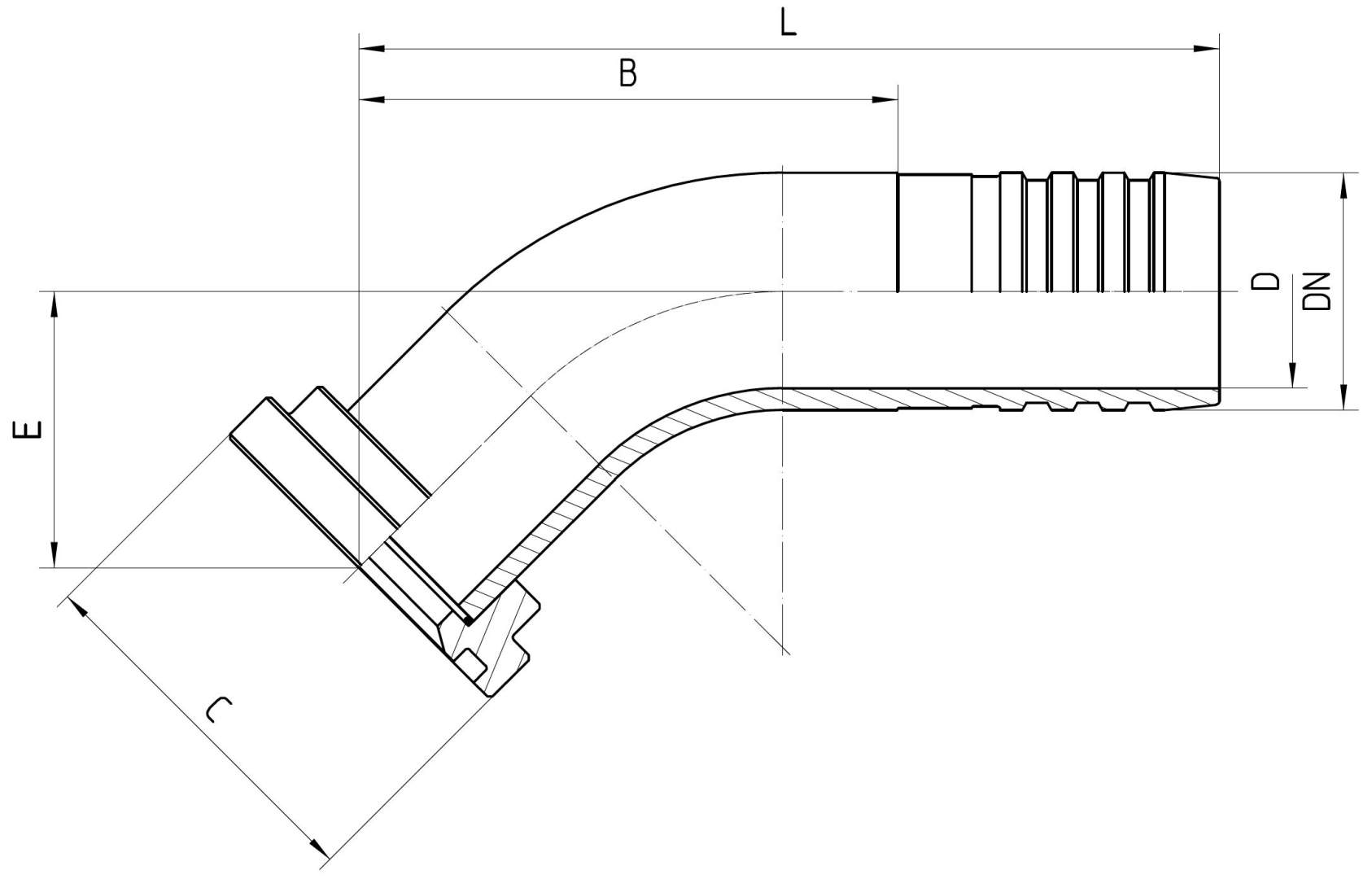

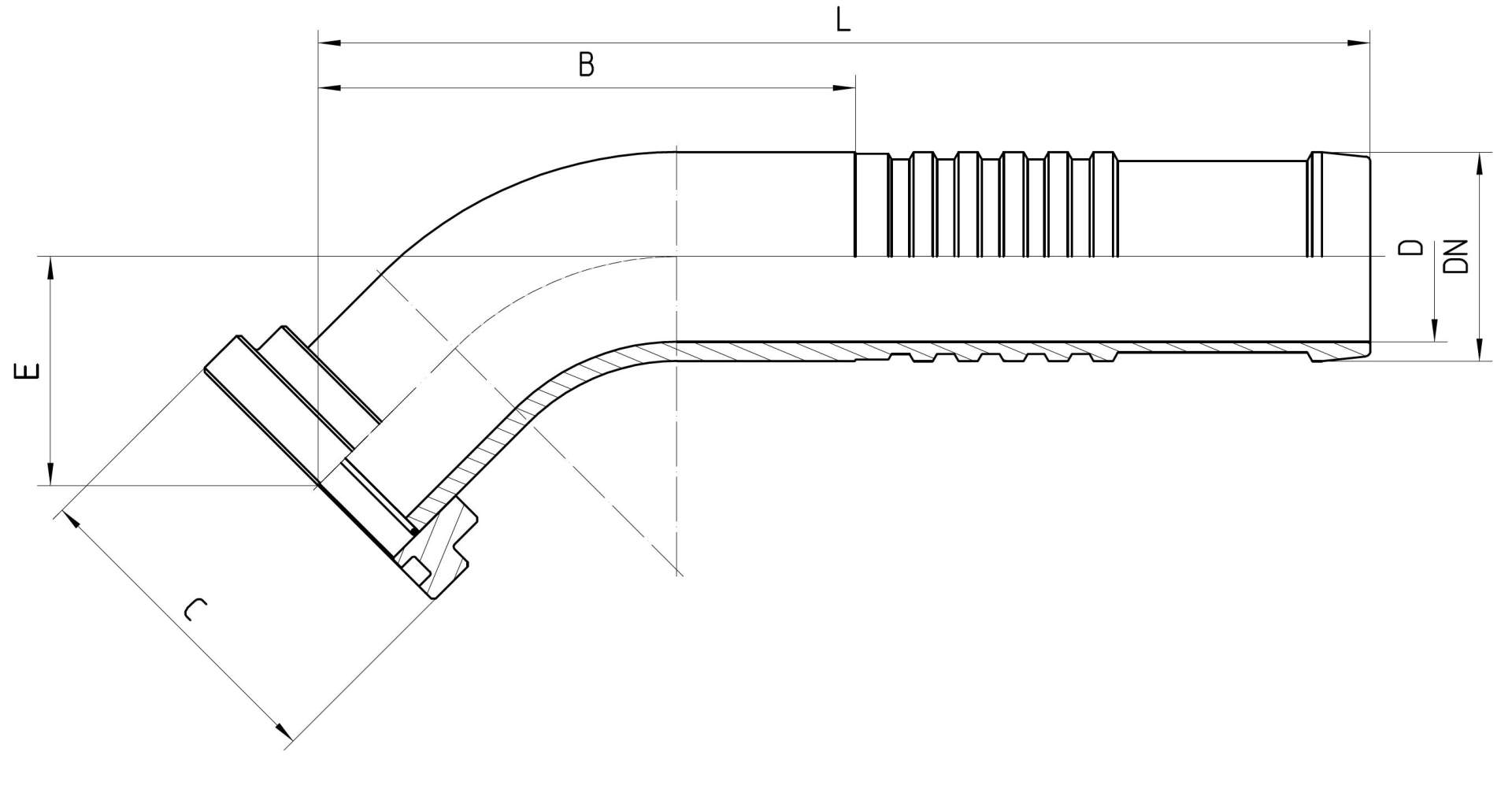

Bestell-Nr. DN in mm Flansch in Zoll C in mm D in mm E±3 in mm B±3 in mm L±3 in mm Bestell-Nr.Kurz B±3 in mm L±3 in mm
17.450-08-12 19 1/2 30,2 14 26 60 140 17.450K-08-12 56 100
17.450-12-12 19 3/4 38,1 14 26 60 140 17.450K-12-12 56 100
17.450-16-12 19 1 44,4 14 26 60 140 17.450K-16-12 56 100
17.450-20-12 19 1 1/4 50,8 14 25 60 140 17.450K-20-12 56 100
17.450-12-16 25 3/4 38,1 19 31 65 145 17.450K-12-16 61 105
17.450-16-16 25 1 44,4 19 31 65 145 17.450K-16-16 61 105
17.450-20-16 25 1 1/4 50,8 19 30 64 144 17.450K-20-16 60 104
17.450-24-16 25 1 1/2 60,3 19 32 66 146 17.450K-24-16 62 106
17.450-12-20 31 3/4 38,1 26 57 105 185 17.450K-12-20 101 145
17.450-16-20 31 1 44,4 26 36 85 165 17.450K-16-20 81 125
17.450-20-20 31 1 1/4 50,8 26 36 77 157 17.450K-20-20 81 125
17.450-24-20 31 1 1/2 60,3 26 37 85 165 17.450K-24-20 81 125
17.450-32-20 31 2 71,4 26 58 106 186 17.450K-32-20 102 146
17.450-16-24 38 1 44,4 32 52 115 195 17.450K-16-24 91 135
17.450-20-24 38 1 1/4 50,8 32 52 95 175 17.450K-20-24 101 145
17.450-24-24 38 1 1/2 60,3 32 41 103 183 17.450K-24-24 91 135
17.450-32-24 38 2 71,4 32 61 122 202 17.450K-32-24 116 160
17.450-40-24 38 2 1/2 84,1 32 61 122 202 17.450K-40-24 101 145
17.450-20-32 51 1 1/4 50,8 44 70 145 237 17.450K-20-32 127 172
17.450-24-32 51 1 1/2 60,3 44 58 132 224 17.450K-24-32 123 168
17.450-32-32 51 2 71,4 44 55 131 223 17.450K-32-32 115 160
17.450-40-32 51 2 1/2 84,1 44 58 132 224 17.450K-40-32 123 168
17.450-48-32 51 3 101,6 44 75 151 243 17.450K-48-32 132 177
17.450-24-36 60 1 1/2 60,3 53 56 101 193 17.450K-24-36 108 153
17.450-32-36 60 2 71,4 53 45 86 178 17.450K-32-36 96 141
17.450-40-36 60 2 1/2 84,1 53 45 89 181 17.450K-40-36 96 141
17.450-48-36 60 3 101,6 53 53 97 189 17.450K-48-36 104 149
17.450-56-36 60 3 1/2 114,3 53 61 105 197 17.450K-56-36 112 157
17.450-32-48 76 2 71,4 69 74 142 234 17.450K-32-48 147 192
17.450-40-48 76 2 1/2 84,1 69 55 117 209 17.450K-40-48 124 169
17.450-48-48 76 3 101,6 69 53 121 213 17.450K-48-48 128 173
17.450-56-48 76 3 1/2 114,3 69 74 140 232 17.450K-56-48 147 192
17.450-64-48 76 4 127,0 69 87 146 238 17.450K-64-48 153 198
17.450-40-56 90 2 1/2 84,1 82 75 150 242 17.450K-40-56 157 202
17.450-48-56 90 3 101,6 82 70 145 237 17.450K-48-56 152 197
17.450-56-56 90 3 1/2 114,3 82 49 124 216 17,450K-56-56 128 173
17,450-64-56 90 4 127,0 82 67 136 228 17.450K-64-56 143 188
17.450-80-56 90 5 152,4 82 86 195 287 17.450K-80-56 202 247
17.450-48-64 102 3 101,6 94 87 168 260 17.450K-48-64 172 220
17.450-56-64 102 3 1/2 114,3 94 73 157 249 17.450K-56-64 161 209
17.450-64-64 102 4 127,0 94 55 139 231 17.450K-64-64 143 191
17.450-80-64 102 5 152,4 94 86 178 270 17.450K-80-64 182 230
17.450-56-96 152 3 1/2 114,3 142 94 205 333 17.450K-56-96 213 293
17.450-64-96 152 4 127,0 142 96 207 335 17.450K-64-96 215 295
17.450-80-96 152 5 152,4 142 92 243 371 17.450K-80-96 251 175
