Druckarmaturen

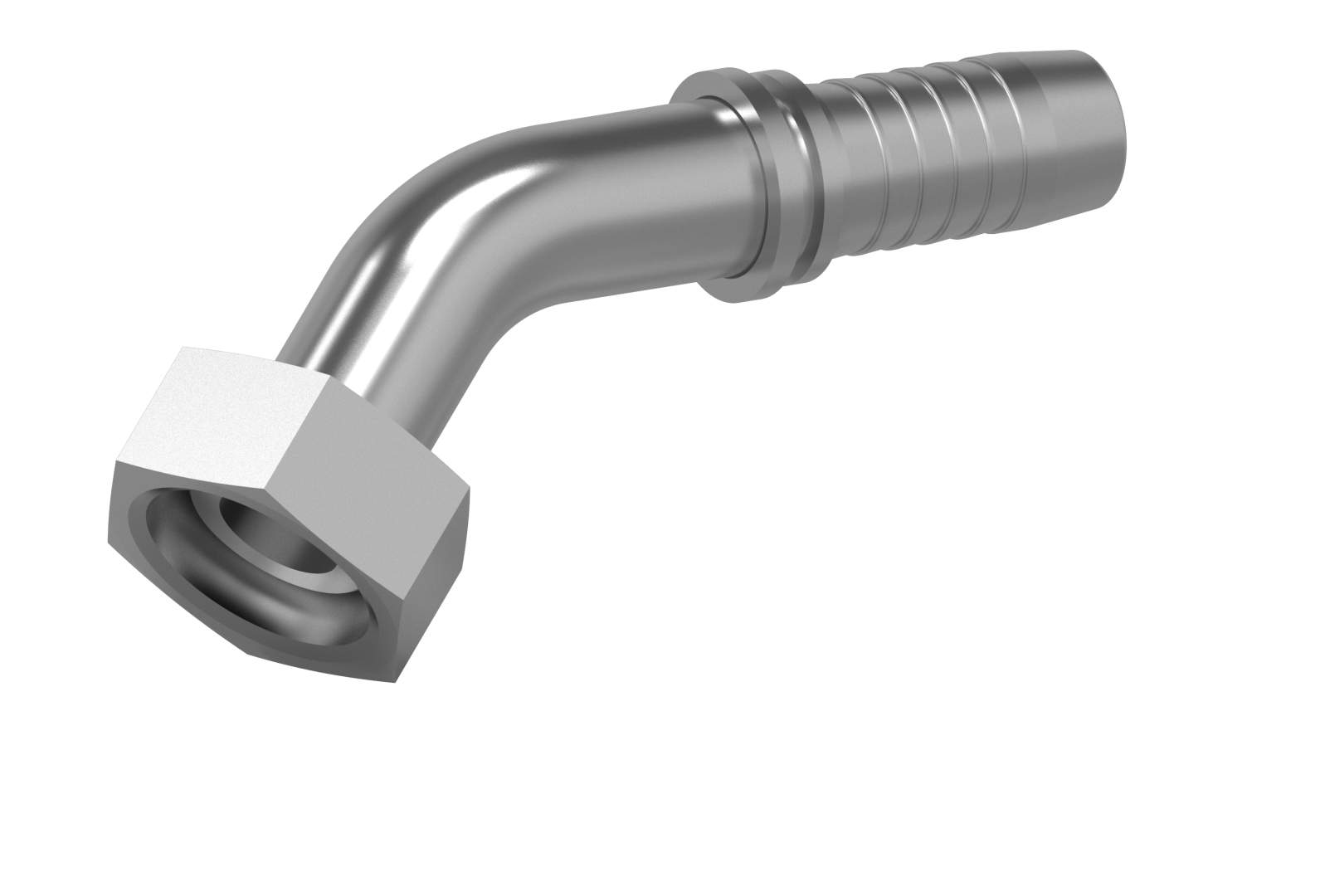

DKM 45°

Anschluss
Dichtkopf 60° Außenkonus mit metrischer Mutter LL-Reihe

Norm
DIN 3863

Anwendung
TE / SN / SC / SN-K / PTFE Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

Bestell-Nr. DN in mm T SW in mm min. D in mm E±3 in mm B±3 in mm L±3 in mm
1.015-12-12 19 M 30x1.5 36 14,8 32 73 112
1.015-16-12 19 M 38x1.5 46 14,8 33 70 109
1.015-12-16 25 M 30x1.5 36 15,0 35 80 126
1.015-16-16 25 M 38x1.5 46 21,0 32 82 128
1.015-20-16 25 M 45x1.5 55 21,0 35 79 125
1.015-16-20 31 M 38x1.5 46 20,0 40 115 169
1.015-20-20 31 M 45x1.5 55 26,5 40 109 163
1.015-24-20 31 M 52x1.5 60 26,5 40 110 164
1.015-20-24 38 M 45x1.5 55 27,0 47 114 171
1.015-24-24 38 M 52x1.5 60 32,8 49 115 172
1.015-32-24 38 M 65x2.0 75 32,8 50 117 174
1.015-24-32 51 M 52x1.5 60 30,0 54 131 206
1.015-32-32 51 M 65x2.0 75 44,5 54 131 206
1.015-40-32 51 M 78x2.0 90 44,5 51 129 204
1.015-32-36 60 M 65x2.0 75 44,5 56 158 238
1.015-40-36 60 M 78x2.0 90 52,0 54 158 238
1.015-48-36 60 M 90x2.0 100 52,0 54 159 239
1.015-40-40 63 M 78x2.0 90 52,0 53 148 228
1.015-40-48 76 M 78x2.0 90 53,0 61 158 233
1.015-48-48 76 M 90x2.0 100 68,0 53 147 222
1.015-56-48 76 M 100x2.0 110 68,0 53 147 222

Hinweis
diese Ausführung ist auch für 4SP-Schläuche erhältlich

Fassungen
no-skive (101) // skive (100 / 110 / 120)

Optionen
O-Ring dichtende Ausführung (DKOM) auf Anfrage

Produktinformationen zuletzt aktualisiert am: 20.06.2018 12:01:47


Dieses Produkt anfragen
Sie interessieren sich für dieses Produkt? Unsere Ansprechpartner beraten Sie gern bei allen Fragen rund um unsere Produkte.

Individuelle Anpassungen?
Sie benötigen Sondergrößen, andere Winkel oder eine komplette Eigenentwicklung? Wir bieten Ihnen maßgeschneiderte Lösungen.
