Saug- & Niederdruckarmaturen

Kugelhahn mit SAE Flansch / Schlauchnippel 90° 2.Variante

Werkstoff
Kugelhahn:Gehäuse:Messing vernickelt - Armaturen:Stahl
Kugel: Messing hartverchromt
Dichtung: Teflon

Oberfläche
DIN 50979 Fe//Zn8//Cn//T2

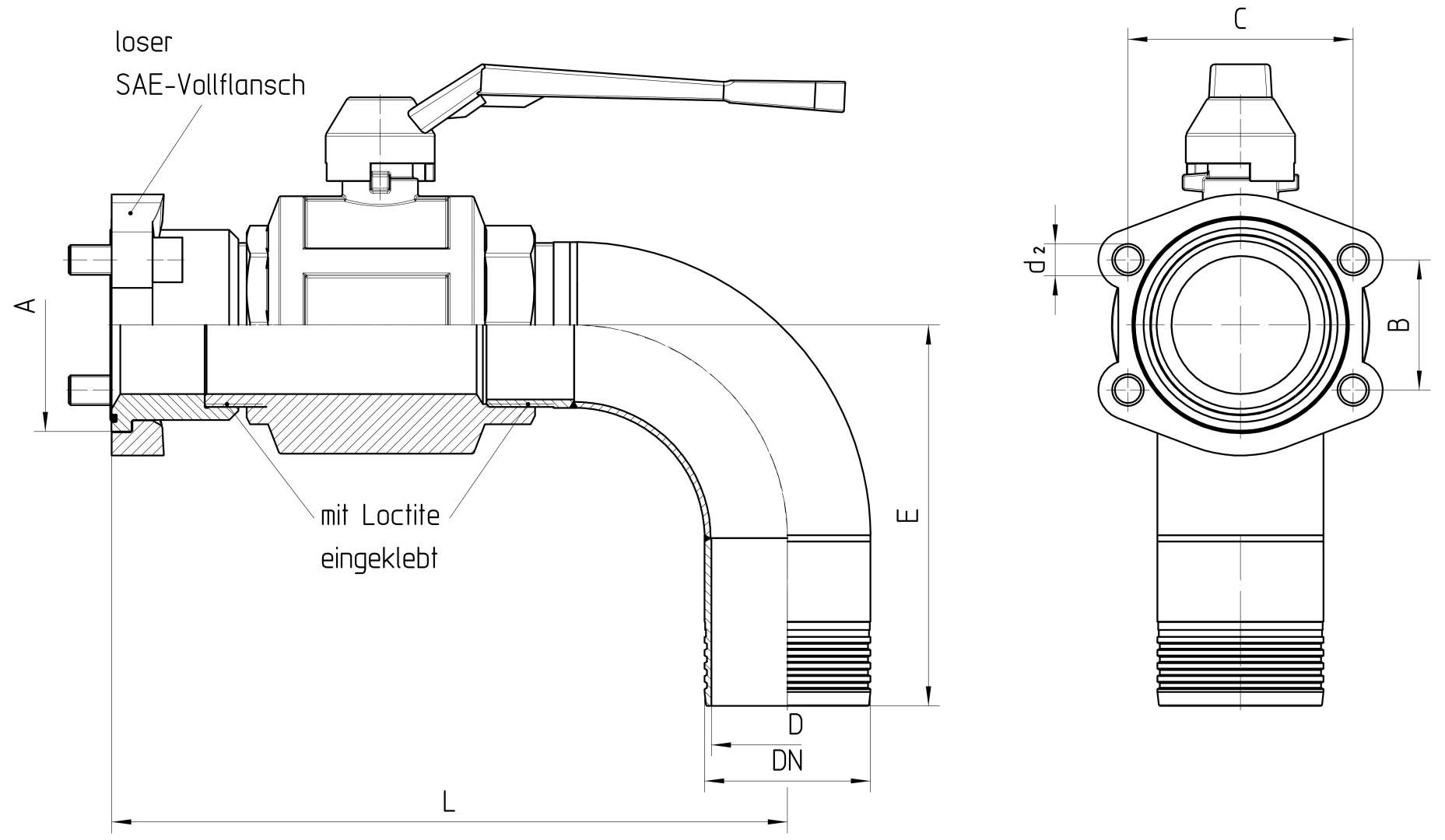

Bestell-Nr. DN in mm Kugelhahn in Zoll Flansch in Zoll d1 (lichte Weite Kugelhahn) in mm E±3 in mm L±5 in mm A in mm B in mm C in mm d2 in mm
33.3/4-16-16/90 25 3/4 1 20 89 132 44,45 26,2 52,4 10,5
33.1-20-20/90 31 1 1 1/4 25 98 154 50,80 30,2 58,7 12,0
33.1 1/4-24-24/90 38 1 1/4 1 1/2 32 108 177 60,33 35,7 69,9 13,5
33.1 1/2-40-32/90 51 1 1/2 2 1/2 38 122 205 84,12 50,8 88,9 13,5
33.2-48-36/90 60 2 3 48 141 236 101,60 61,9 106,4 16,8
33.2 1/2-64-48/90 76 2 1/2 4 64 175 277 127,00 77,8 130,2 17,0
33.3-80-56/90 90 3 5 74 205 320 152,40 92,1 152,4 17,0
33.4-80-64/90 102 4 5 98 248 409 152,00 92,1 152,4 17,0

Hinweis
Lieferumfang: incl. Vollflansch,O-Ring, Schrauben

Produktinformationen zuletzt aktualisiert am: 01.08.2018 14:11:34
