Druckarmaturen

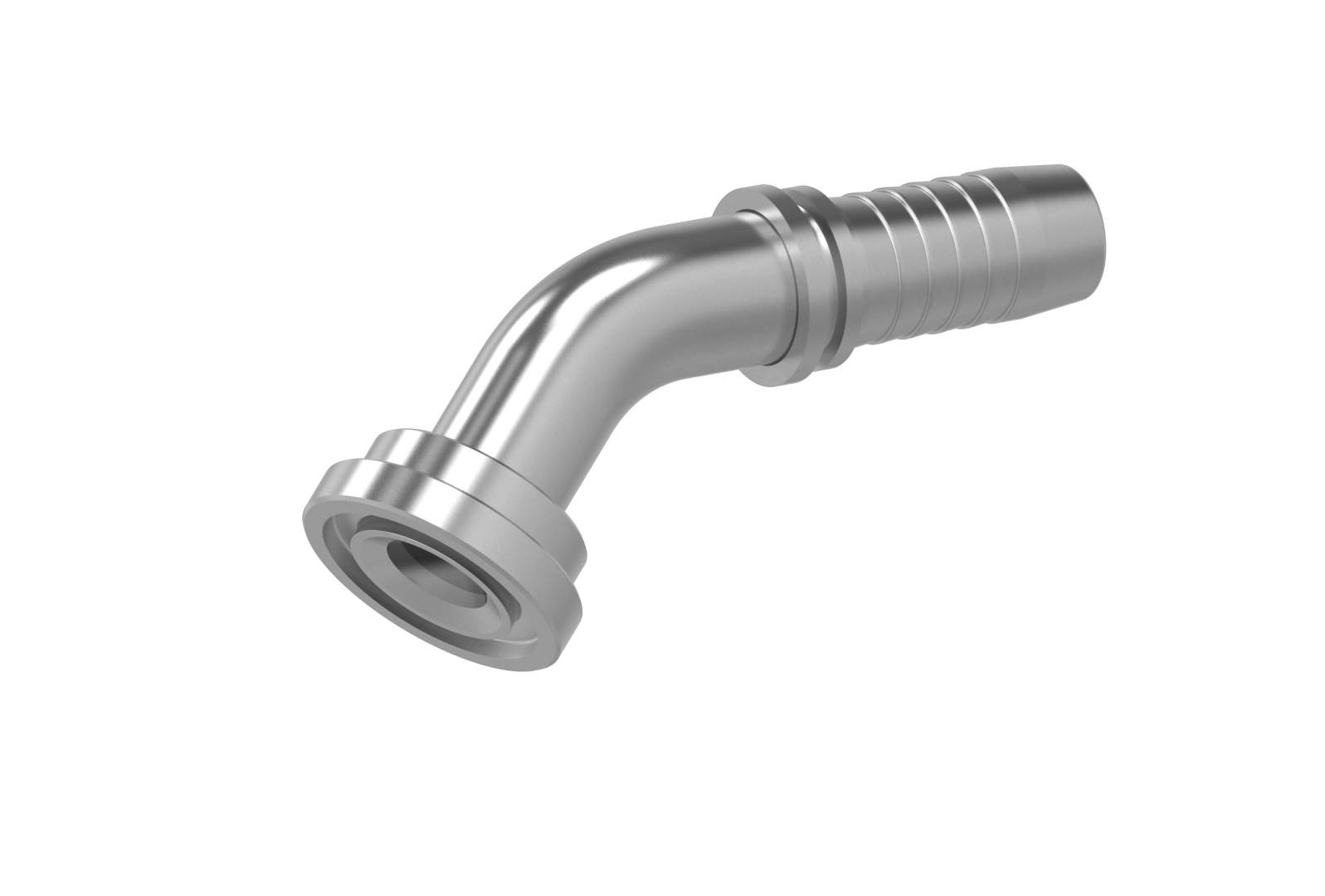

SFS 45°

Anschluss
SAE-Flansch 6000PSI (S-Reihe)

Norm
ISO 6162-2

Anwendung
TE / SN / SC / SN-K / PTFE Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

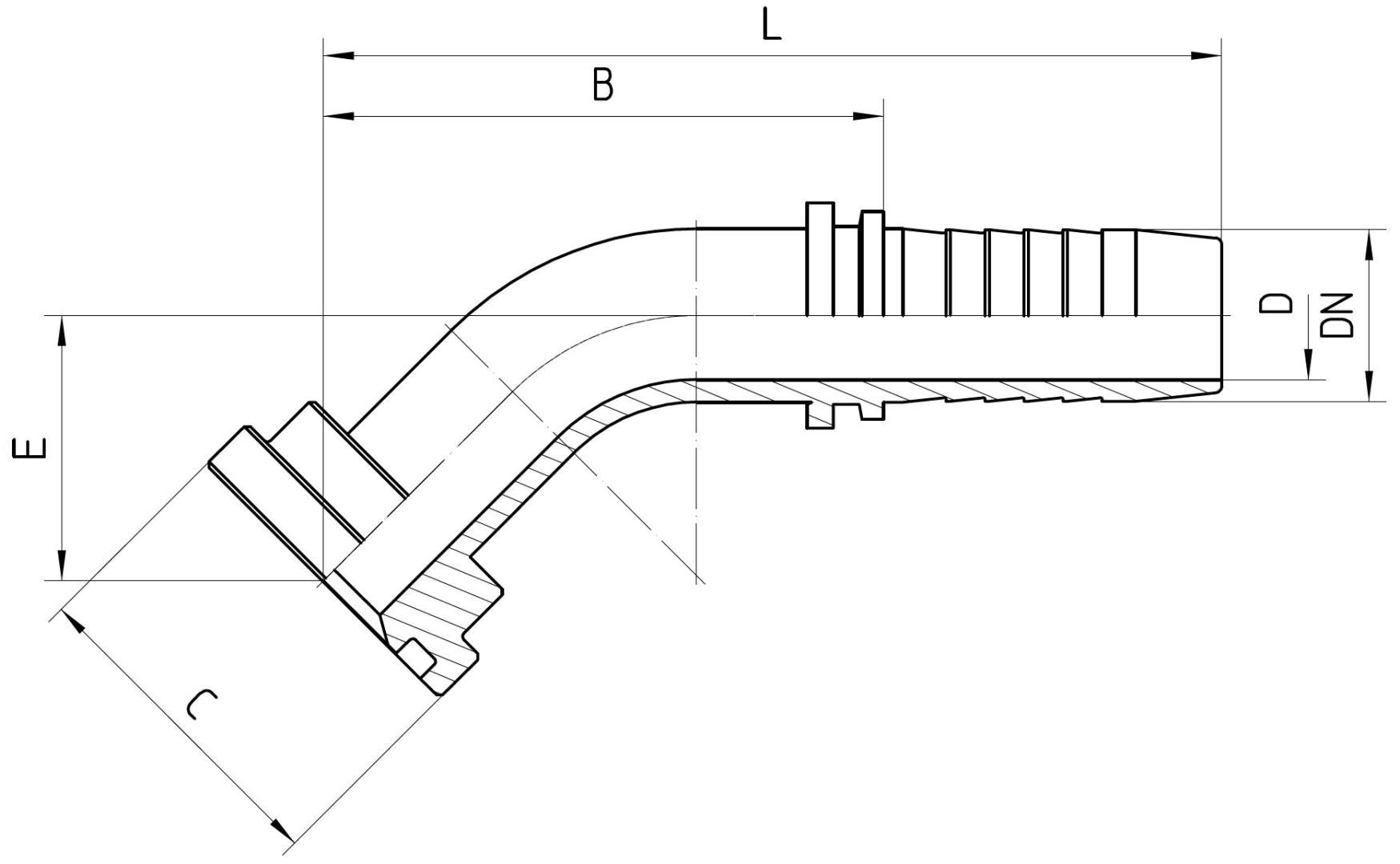

Bestell-Nr. DN in mm Flansch in Zoll C in mm min. D in mm E±3 in mm B±3 in mm L±3 in mm
1.451-08-08 12 1/2 31,7 10,0 24 49 80
1.451-12-08 12 3/4 41,3 10,0 23 51 82
1.451-08-10 16 1/2 31,7 12,6 29 62 96
1.451-12-10 16 3/4 41,3 12,6 27 63 97
1.451-08-12 19 1/2 31,7 14,0 32 76 115
1.451-12-12 19 3/4 41,3 14,8 33 74 113
1.451-16-12 19 1 47,6 14,8 33 75 114
1.451-12-16 25 3/4 41,3 20,0 34 75 121
1.451-16-16 25 1 47,6 21,1 36 83 129
1.451-20-16 25 1 1/4 54,0 21,1 35 84 130
1.451-16-20 31 1 47,6 26,5 50 106 160
1.451-20-20 31 1 1/4 54,0 26,5 44 105 159
1.451-24-20 31 1 1/2 63,5 26,5 49 103 157
1.451-20-24 38 1 1/4 54,0 32,5 47 104 161
1.451-24-24 38 1 1/2 63,5 32,5 53 112 169
1.451-32-24 38 2 79,4 32,8 54 115 172
1.451-24-32 51 1 1/2 63,5 32,5 53 112 187
1.451-32-32 51 2 79,4 44,5 62 139 214

Produktinformationen zuletzt aktualisiert am: 13.01.2020 11:16:19
