Druckarmaturen

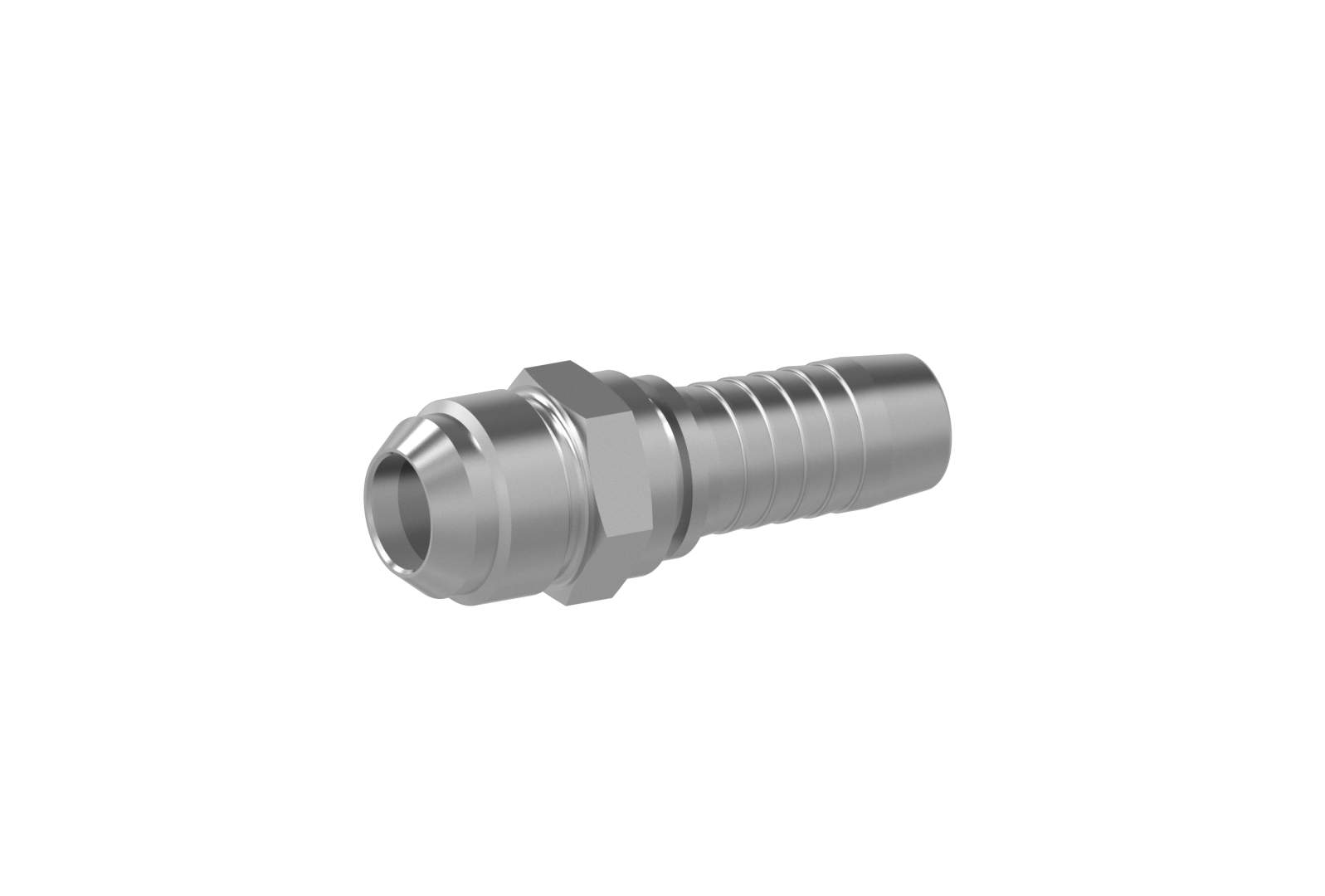

AGJ Gerade

Anschluss UN Außengewinde mit 74° Außenkonus
Norm ISO 8434-2
Anwendung TE / SN / SC / SN-K / PTFE Schläuche
Werkstoff Stahl
Oberfläche galvanisch verzinkt

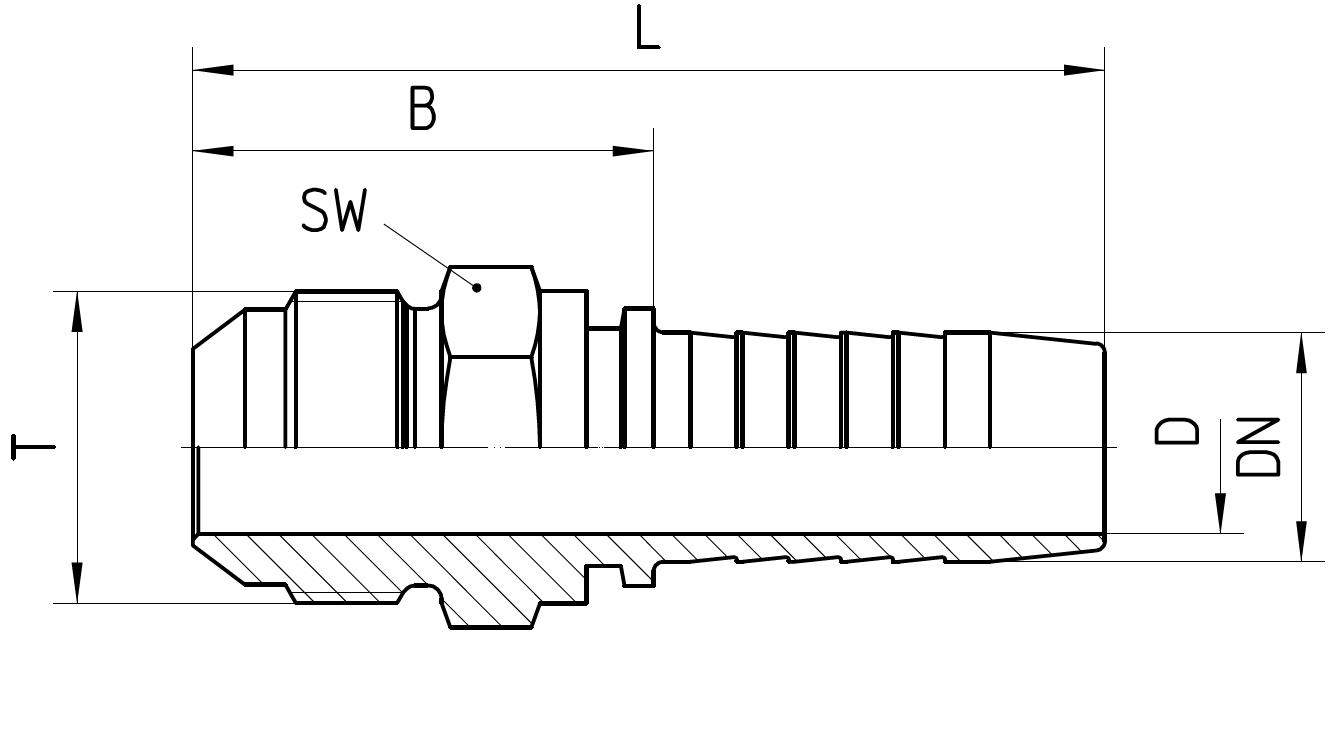

Bestell-Nr. DN in mm T in UNF/UN SW in mm min. D in mm B±3 in mm L±3 in mm
1.370-04-04 06 7/16-20 UNF 12 4,0 27 55
1.370-05-04 06 1/2-20 UNF 14 4,0 27 55
1.370-04-05 08 7/16-20 UNF 14 4,0 38 65
1.370-05-05 08 1/2-20 UNF 14 5,5 27 55
1.370-06-05 08 9/16-18 UNF 15 5,5 27 55
1.370-05-06 10 1/2-20 UNF 14 5,5 34 64
1.370-06-06 10 9/16-18 UNF 15 7,0 27 57
1.370-08-06 10 3/4-16 UNF 19 7,0 30 60
1.370-06-08 12 9/16-18 UNF 17 7,0 38 69
1.370-08-08 12 3/4-16 UNF 22 10,0 42 73
1.370-10-08 12 7/8-14 UNF 27 10,0 44 75
1.370-08-10 16 3/4-16 UNF 22 10,0 43 77
1.370-10-10 16 7/8-14 UNF 27 12,0 45 79
1.370-12-10 16 1 1/16-12 UN 27 13,0 50 84
1.370-10-12 19 7/8-14 UNF 27 12,0 48 87
1.370-12-12 19 1 1/16-12 UN 27 15,0 39 79
1.370-16-12 19 1 5/16-12 UN 36 15,0 46 85
1.370-12-16 25 1 1/16-12 UN 27 15,0 56 103
1.370-16-16 25 1 5/16-12 UN 36 21,0 58 104
1.370-20-16 25 1 5/8-12 UN 46 21,0 59 106
1.370-16-20 31 1 5/16-12 UN 36 20,0 61 115
1.370-20-20 31 1 5/8-12 UN 46 27,0 63 117
1.370-24-20 31 1 7/8-12 UN 55 27,0 65 120
1.370-24-24 38 1 7/8-12 UN 50 32,0 52 120
1.370-32-32 51 2 1/2-12 UN 70 44,5 76 151

Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
