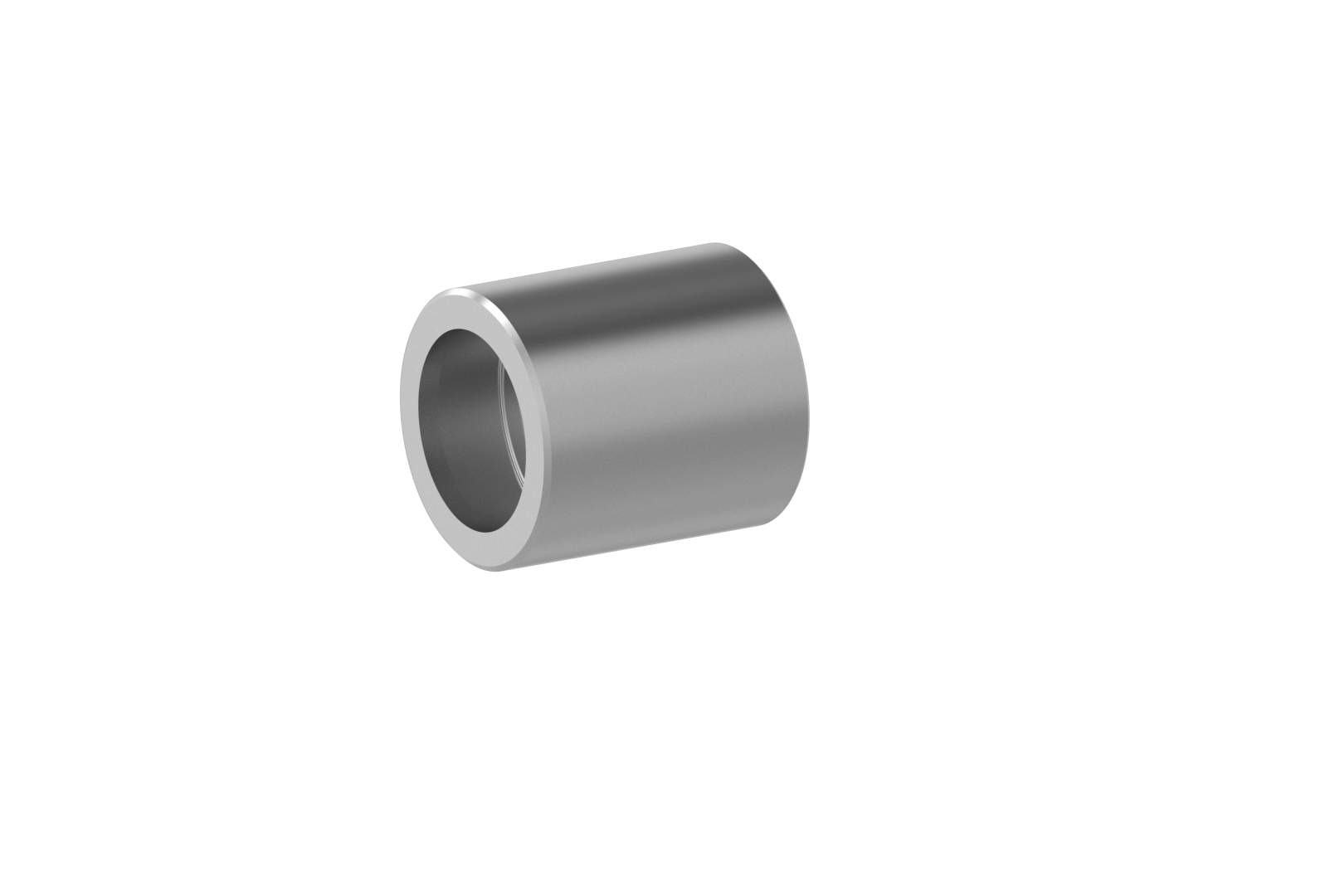

Pressfassung 117G

Anwendung
dH1000 bis DN63, DH17 ab DN76
14A / 17A Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

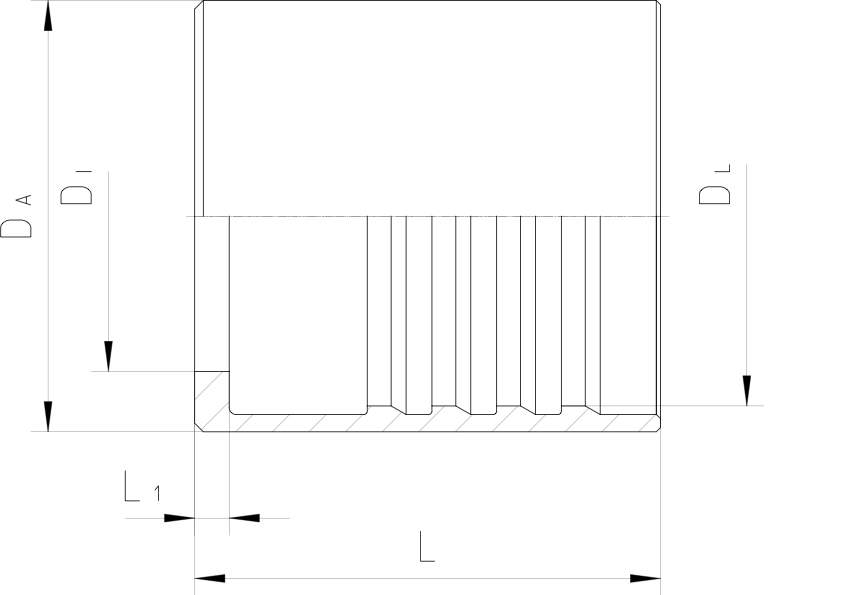

Bestell-Nr. DN in mm DA in mm DI in mm DL in mm L1 in mm L in mm
117G-12 19 36,0 25,0 31,0 3,0 42,5
117G-16 25 42,0 30,3 37,0 3,8 46,0
117G-20 31 50,0 38,0 44,0 4,0 54,0
117G-24 38 56,5 43,9 51,0 4,1 57,0
117G-28 45 65,0 51,5 58,5 4,3 57,0
117G-32 51 70,0 59,5 65,0 4,5 74,0
117G-36 60 82,0 69,3 75,0 4,8 75,0
117G-40 63 84,0 73,0 78,0 4,8 81,0
117G-48 76 100,5 81,0 93,3 4,0 93,0
117G-56 90 114,3 93,1 107,1 4,0 96,0
117G-64 102 133,0 110,4 124,0 4,0 96,0
117G-80 127 158,0 134,6 150,0 5,0 99,0
117G-96 152 189,0 159,0 175,0 6,0 131,0

Produktinformationen zuletzt aktualisiert am: 01.08.2018 14:11:34
