Menu - Standardsortiment

Druckarmaturen

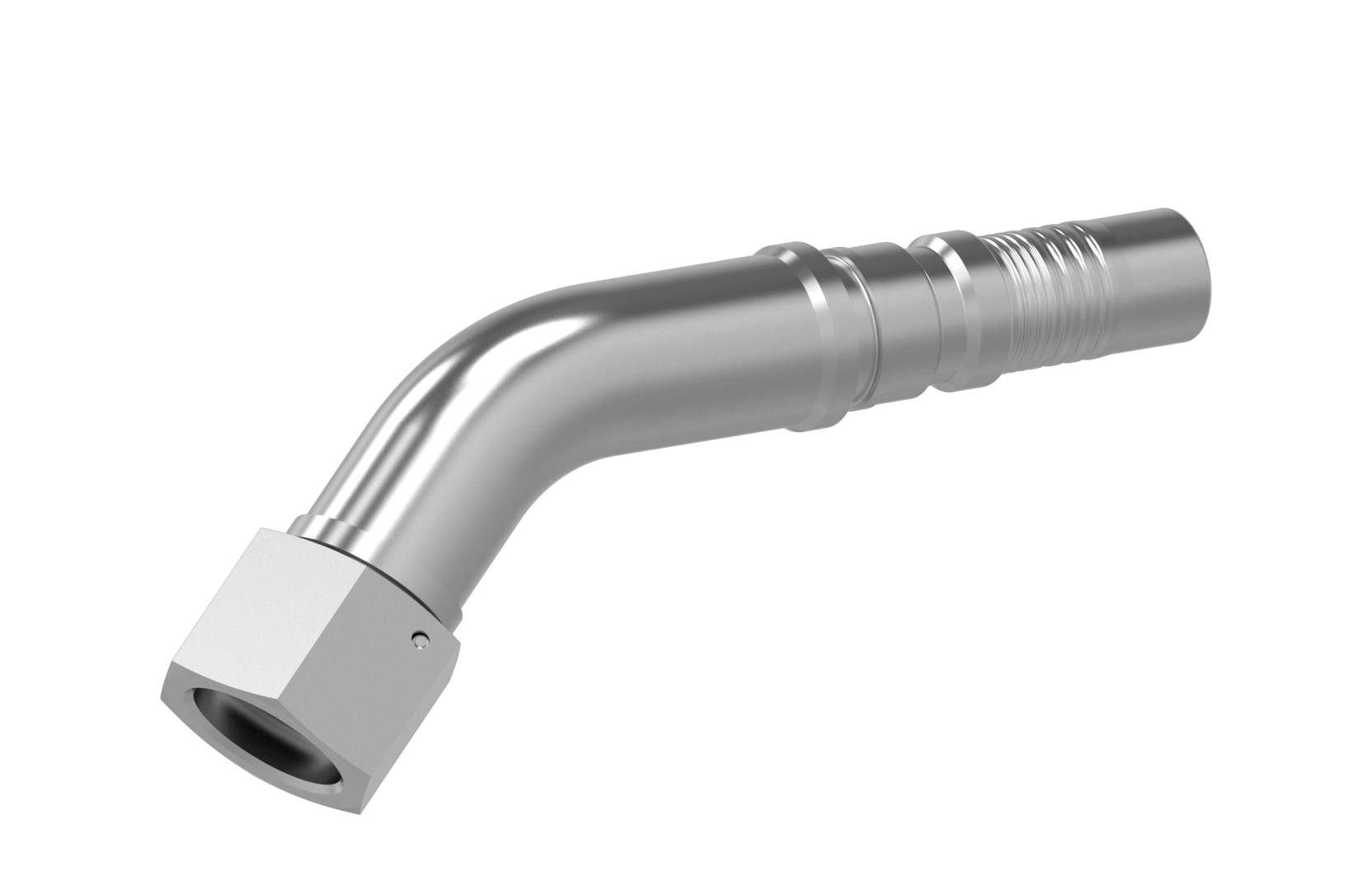

DKJ 45°

Anschluss Dichtkopf 74° Innenkonus mit UN Mutter
Norm ISO 8434-2
Anwendung 4SH / R15 / R13 (DN51) Schläuche
Werkstoff Stahl
Oberfläche galvanisch verzinkt

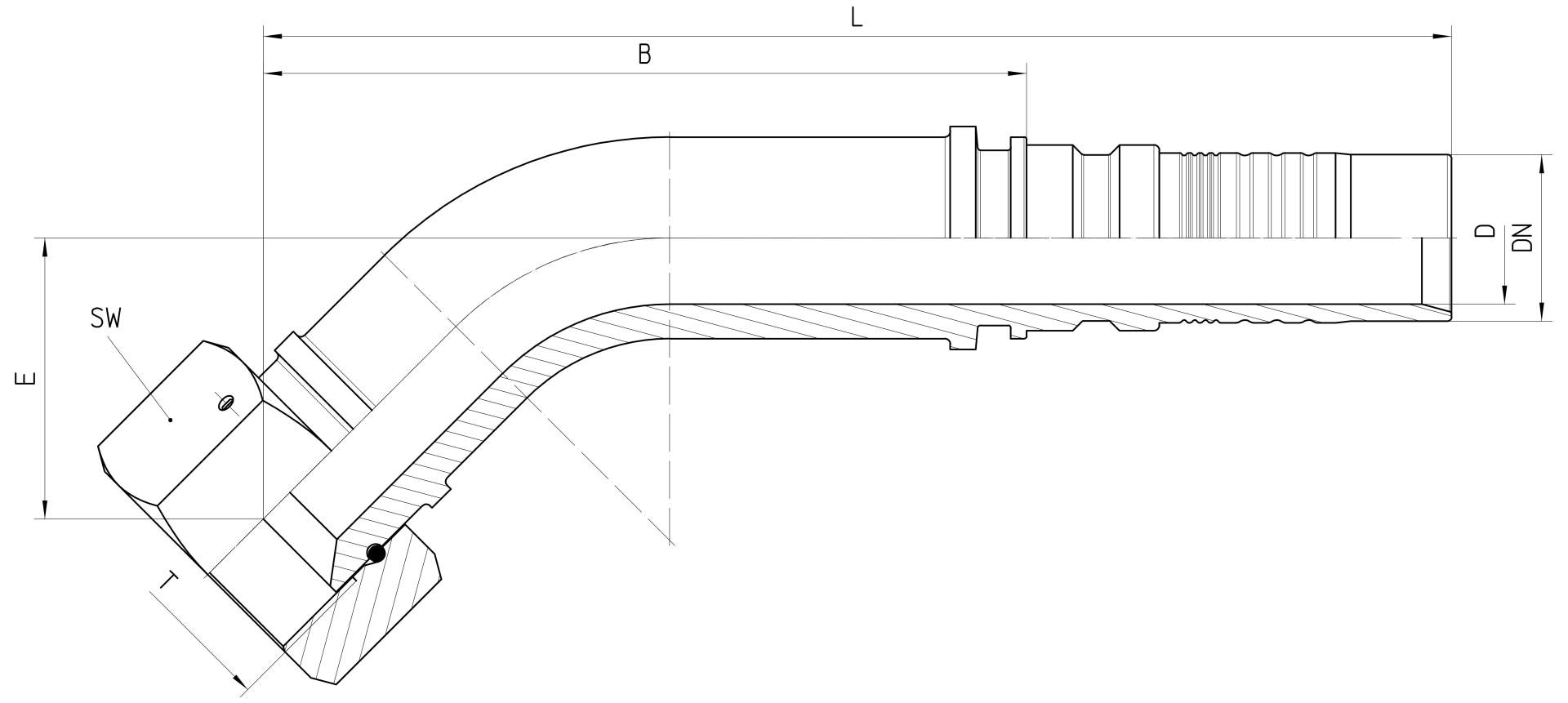

Bestell-Nr. DN in mm T in UN SW in mm min. D in mm E±3 in mm B±3 in mm L±3 in mm
7.343-12-12 19 1 1/16-12 UN 32 15,0 36 92 148
7.343-16-16 25 1 5/16-12 UN 41 20,0 50 121 188
7.343-20-20 31 1 5/8-12 UN 55 25,0 53 144 224
7.343-24-24 38 1 7/8-12 UN 60 30,0 68 157 248
7.343-32-32 51 2 1/2-12 UN 75 40,0 76 190 281

Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04

Dieses Produkt anfragen

Sie interessieren sich für dieses Produkt? Unsere Ansprechpartner beraten Sie gern bei allen Fragen rund um unsere Produkte.

Individuelle Anpassungen?

Sie benötigen Sondergrößen, andere Winkel oder eine komplette Eigenentwicklung? Wir bieten Ihnen maßgeschneiderte Lösungen.

Downloads

Katalog Druckarmaturen
