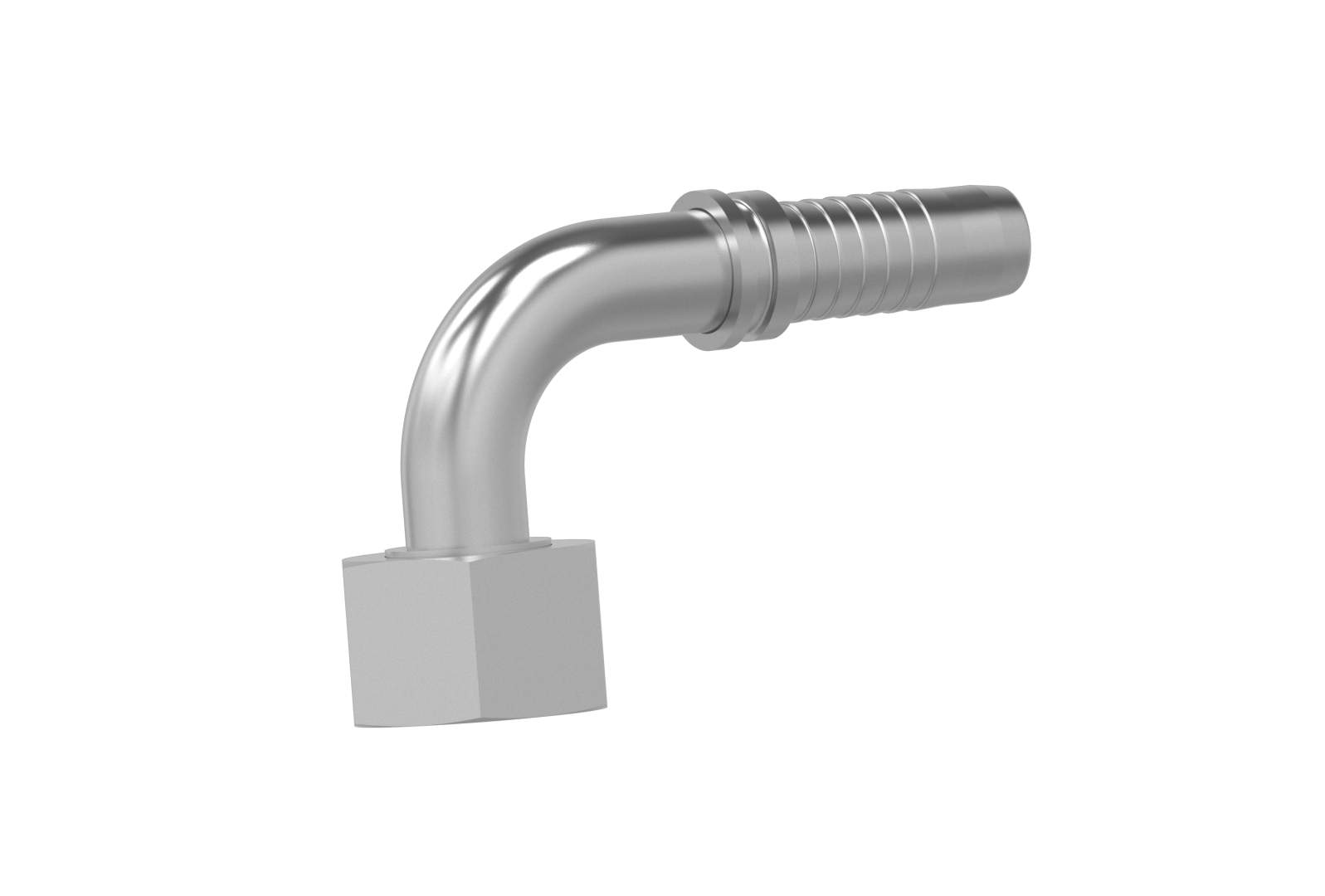

Anschluss | Dichtkopf 24° Außenkonus O-Ring-dichtend mit metrischer Mutter L-Reihe |
Norm | ISO 8434-1 |
Anwendung | 3SPC / 4SP Schläuche / 4SH19 / 4SH25 |
Werkstoff | Stahl |
Oberfläche | galvanisch verzinkt |
Bestell-Nr. | DN in mm | RA | T | SW in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm |
---|---|---|---|---|---|---|---|---|
4.059-03-04 | 06 | 6L | M 12x1.5 | 14 | 2,8 | 29 | 27 | 61 |
4.059-04-04 | 06 | 8L | M 14x1.5 | 17 | 4,0 | 31 | 27 | 61 |
4.059-05-04 | 06 | 10L | M 16x1.5 | 19 | 4,0 | 33 | 27 | 61 |
4.059-05-06 | 10 | 10L | M 16x1.5 | 19 | 5,5 | 35 | 31 | 65 |
4.059-06-06 | 10 | 12L | M 18x1.5 | 22 | 7,0 | 35 | 31 | 65 |
4.059-08-06 | 10 | 15L | M 22x1.5 | 27 | 7,0 | 33 | 31 | 65 |
4.059-06-08 | 12 | 12L | M 18x1.5 | 22 | 7,5 | 46 | 42 | 80 |
4.059-08-08 | 12 | 15L | M 22x1.5 | 27 | 9,0 | 44 | 42 | 80 |
4.059-10-08 | 12 | 18L | M 26x1.5 | 32 | 9,0 | 46 | 42 | 80 |
4.059-08-10 | 16 | 15L | M 22x1.5 | 27 | 8,8 | 56 | 53 | 95 |
4.059-10-10 | 16 | 18L | M 26x1.5 | 32 | 12,0 | 55 | 53 | 95 |
4.059-12-10 | 16 | 22L | M 30x2.0 | 36 | 12,0 | 56 | 51 | 93 |
4.059-10-12 | 19 | 18L | M 26x1.5 | 32 | 11,5 | 61 | 60 | 106 |
4.059-12-12 | 19 | 22L | M 30x2.0 | 36 | 14,8 | 64 | 60 | 106 |
4.059-16-12 | 19 | 28L | M 36x2.0 | 41 | 14,8 | 62 | 59 | 105 |
4.059-12-16 | 25 | 22L | M 30x2.0 | 36 | 13,8 | 74 | 65 | 120 |
4.059-16-16 | 25 | 28L | M 36x2.0 | 41 | 19,9 | 75 | 63 | 118 |
4.059-20-16 | 25 | 35L | M 45x2.0 | 50 | 19,9 | 74 | 65 | 120 |
