Menu - Standardsortiment

Druckarmaturen

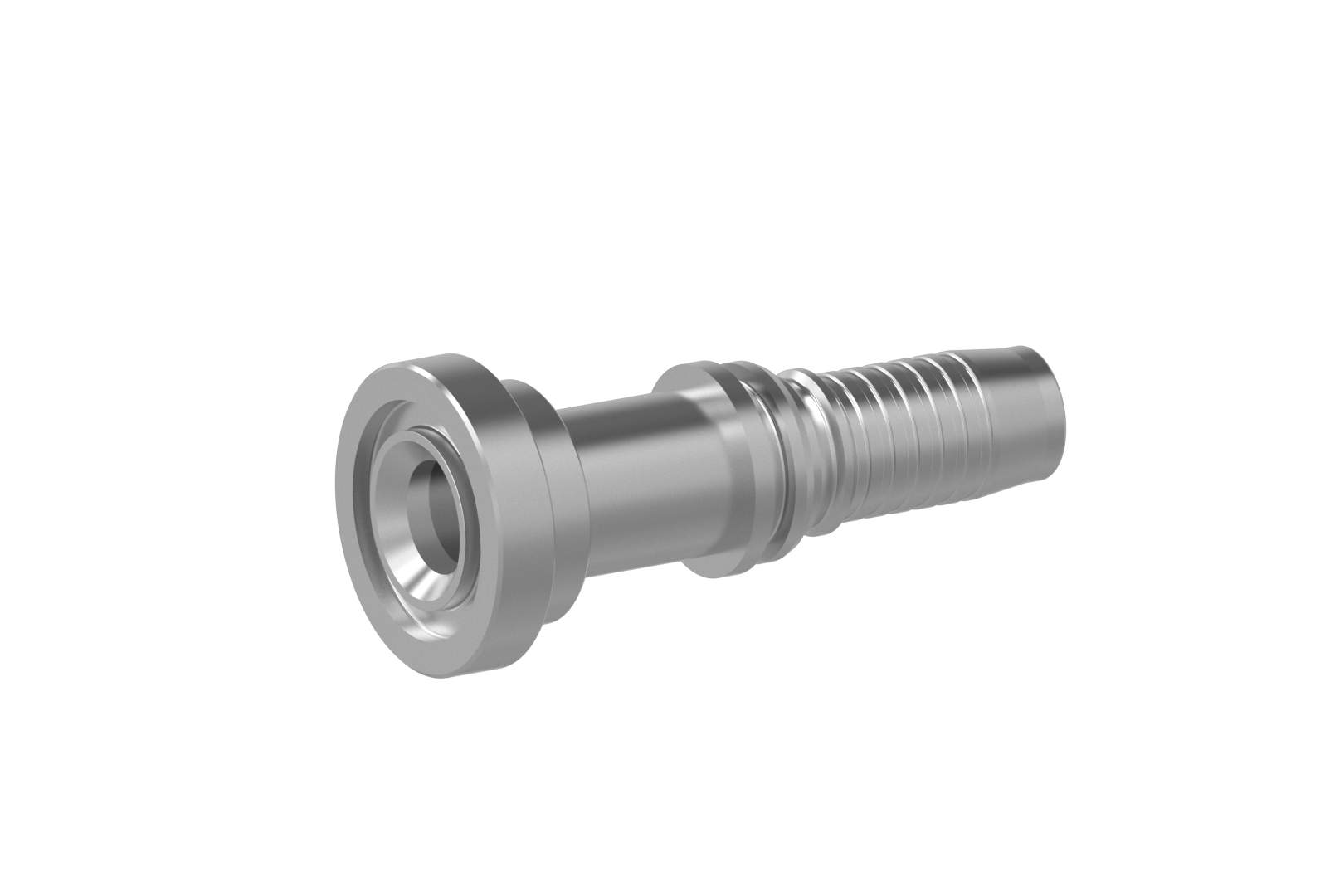

SFS Gerade

Anschluss SAE-Flansch 6000PSI (S-Reihe)
Norm ISO 6162-2
Anwendung 4SH Schläuche
Werkstoff Stahl
Oberfläche galvanisch verzinkt
Hinweis * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System
Zubehör O-Ring SAE-Flansch
Bestell-Nr. DN in mm Flansch in Zoll C in mm min. D in mm B±3 in mm L±3 in mm Hinweis
5.421-08-12 19 1/2 31,7 14,0 52 93
5.421-12-12 19 3/4 41,3 14,8 52 93
5.421-16-12 19 1 47,6 14,8 54 95
5.421-12-16 25 3/4 41,3 20,0 57 109 *
5.421-16-16 25 1 47,6 20,0 58 110 *
5.421-20-16 25 1 1/4 54,0 20,0 59 111 *
5.421-16-20 31 1 47,6 25,0 60 129
5.421-20-20 31 1 1/4 54,0 25,0 65 134
5.421-24-20 31 1 1/2 63,5 25,0 65 134
5.421-20-24 38 1 1/4 54,0 26,0 64 133
5.421-24-24 38 1 1/2 63,5 30,0 66 135
5.421-32-24 38 2 79,4 30,0 75 144
5.421-24-32 51 1 1/2 63,5 30,0 87 152
5.421-32-32 51 2 79,4 40,0 93 158

Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04

Dieses Produkt anfragen

Sie interessieren sich für dieses Produkt? Unsere Ansprechpartner beraten Sie gern bei allen Fragen rund um unsere Produkte.

Individuelle Anpassungen?

Sie benötigen Sondergrößen, andere Winkel oder eine komplette Eigenentwicklung? Wir bieten Ihnen maßgeschneiderte Lösungen.

Downloads

Katalog Druckarmaturen
