Saug- & Niederdruckarmaturen

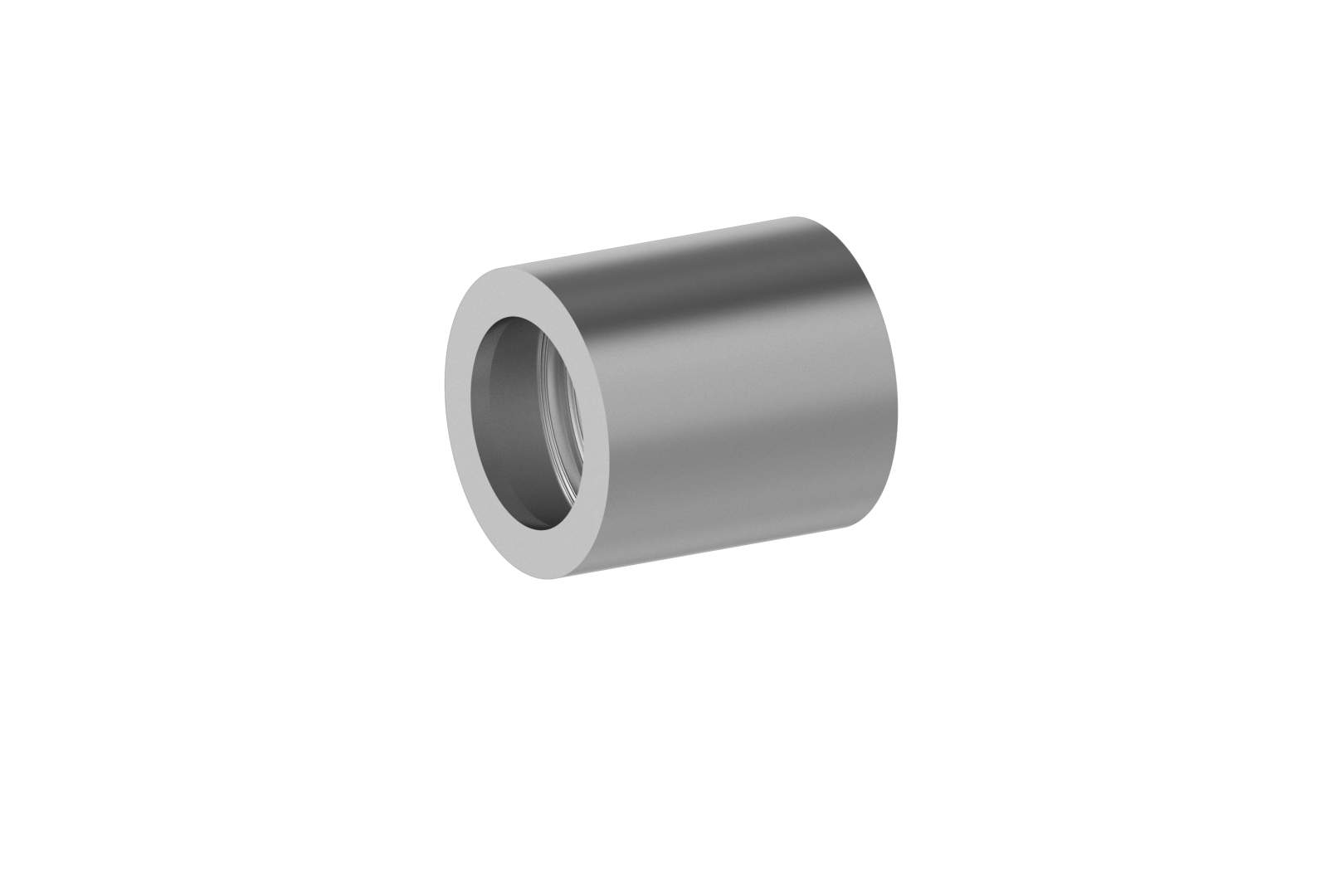

Pressfassung 115
Anwendung
dH15 (auf Anfrage)
KARA/25 Schläuche
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt

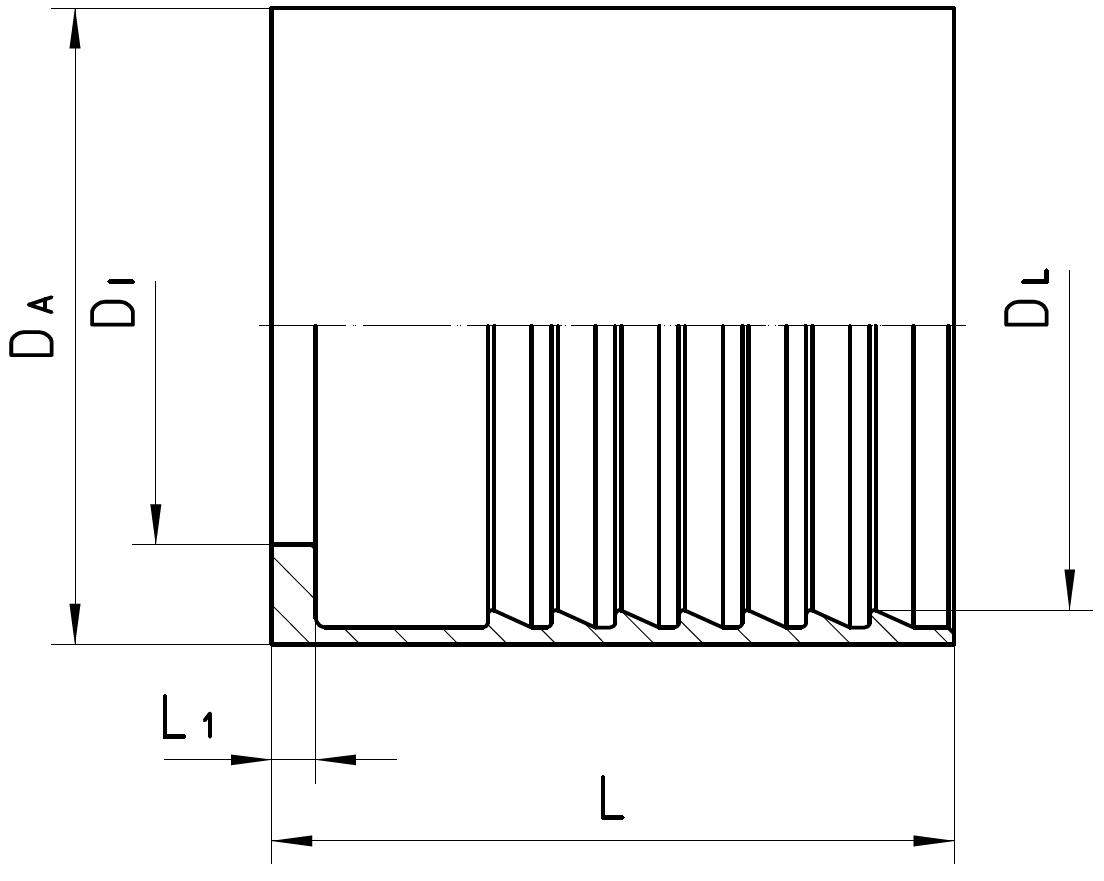

| Bestell-Nr. | DN in mm | DA in mm | DL in mm | DI in mm | L1 in mm | L in mm |
|---|---|---|---|---|---|---|
| 115-20 | 31 | 55 | 49,1 | 37,8 | 3,8 | 59,0 |
| 115-24 | 38 | 67 | 55,5 | 45,5 | 4,2 | 76,7 |
| 115-32 | 51 | 80 | 68,2 | 57,8 | 4,4 | 80,2 |
| 115-40 | 63 | 98 | 86,0 | 75,0 | 4,5 | 75,0 |
| 115-48 | 76 | 108 | 98,0 | 87,0 | 4,5 | 80,0 |
| 115-64 | 102 | 143 | 130,0 | 113,0 | 8,6 | 130,0 |
Produktinformationen zuletzt aktualisiert am: 13.01.2020 11:16:19
