Druckarmaturen
CAT Flansch 90°
Anschluss
CAT-Flansch
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt

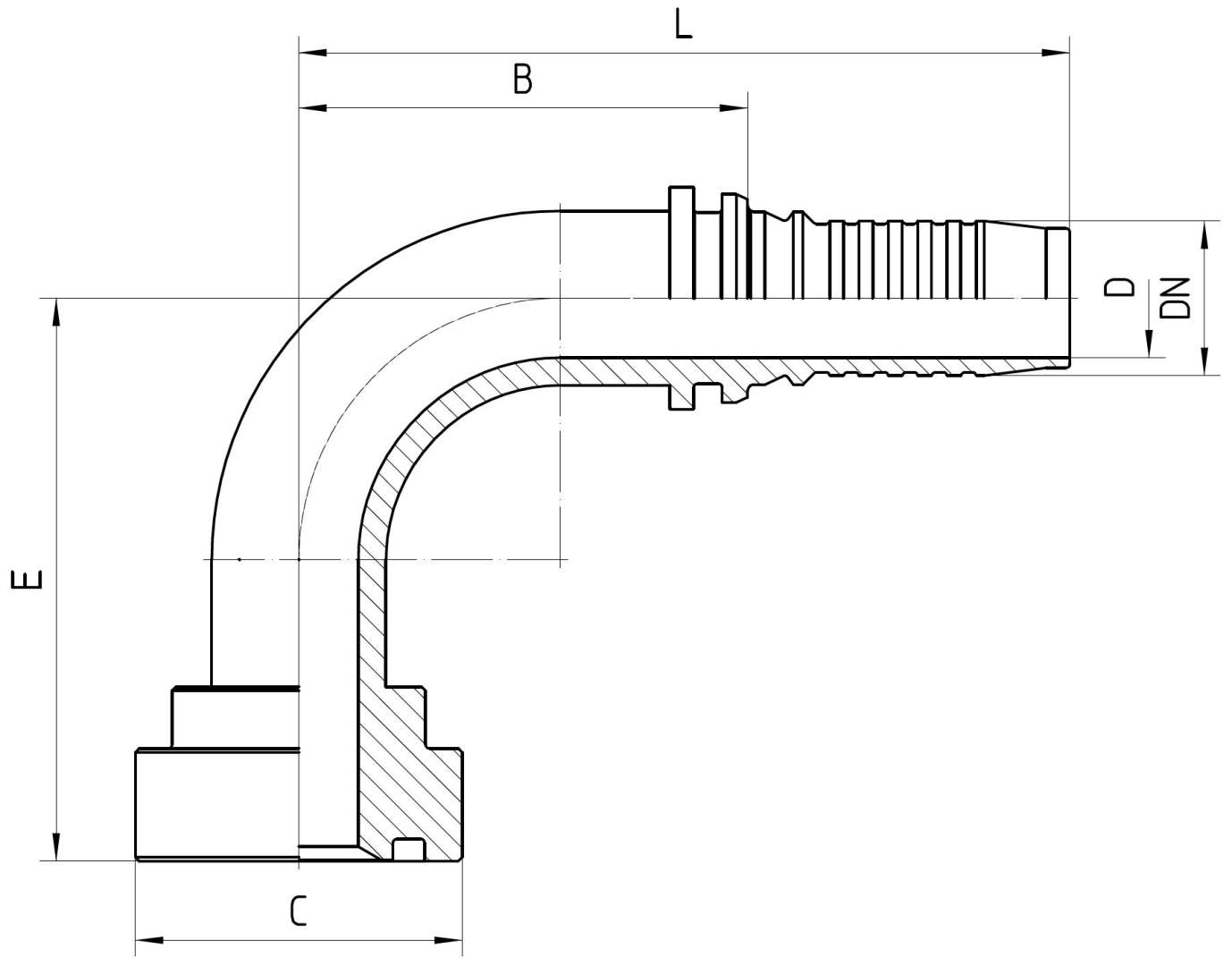

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|
| 5.476-12-12 | 19 | 3/4 | 41,3 | 14,8 | 65 | 60 | 101 | |
| 5.476-16-12 | 19 | 1 | 47,6 | 14,8 | 68 | 57 | 98 | |
| 5.476-12-16 | 25 | 3/4 | 41,3 | 20,0 | 77 | 81 | 133 | * |
| 5.476-16-16 | 25 | 1 | 47,6 | 20,0 | 76 | 81 | 133 | * |
| 5.476-20-16 | 25 | 1 1/4 | 54,0 | 20,0 | 94 | 81 | 133 | * |
| 5.476-16-20 | 31 | 1 | 47,6 | 23,0 | 109 | 102 | 171 | |
| 5.476-20-20 | 31 | 1 1/4 | 54,0 | 25,0 | 109 | 102 | 171 | |
| 5.476-24-20 | 31 | 1 1/2 | 63,5 | 25,0 | 116 | 102 | 171 | |
| 5.476-20-24 | 38 | 1 1/4 | 54,0 | 23,0 | 117 | 121 | 190 | |
| 5.476-24-24 | 38 | 1 1/2 | 63,5 | 30,0 | 116 | 121 | 190 | |
| 5.476-24-32 | 51 | 1 1/2 | 63,5 | 30,0 | 127 | 123 | 188 |
Hinweis
* geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System
