Druckarmaturen

SFS 90°

Anschluss
SAE-Flansch 6000 PSI(S-Reihe)

Norm
ISO 6162-2

Anwendung
560 bar Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

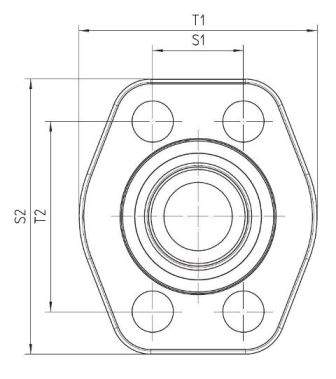

Bestell-Nr. DN in mm Flansch in Zoll C in mm min. D in mm E±3 in mm B±3 in mm L±3 in mm Z in mm S1 in mm S2 in mm T1 in mm T2 in mm Zyl.schr.4x DIN EN ISO 4762 12.9 Kantseal Ring 90 Shore
8.871-12-12 19 3/4 41,3 14,0 76 77 148 28,5 ± 0,2 23,8 50,8 62,0 +0,9 -0,5 73,0 +0,9 -0,5 M10x45 24,99x3,40
8.871-16-12 19 1 48,0 14,0 75 77 148 28,5 ± 0,2 27,8 57,22 73,5 +0,9 -0,5 82,5 +0,9 -0,5 M12x50 23,99x3,40
8.871-16-16 25 1 48,0 19,0 93 118 207 28,5 ± 0,2 27,8 57,22 73,5 +0,9 -0,5 82,5 +0,9 -0,5 M12x50 32,99x3,40
8.871-20-16 25 1 1/4 54,0 19,0 100 115 203 35,5 ± 0,3 31,8 66,7 83,5 +1,1 -0,5 96,5 +1,1 -0,5 M14x55 37,69x3,40
8.871-20-20 31 1 1/4 54,0 24,0 129 131 240 35,5 ± 0,3 31,8 66,7 83,5 +1,1 -0,5 96,5 +1,1 -0,5 M14x55 37,69x3,40

Produktinformationen zuletzt aktualisiert am: 05.09.2018 11:09:28
