Saug- & Niederdruckarmaturen

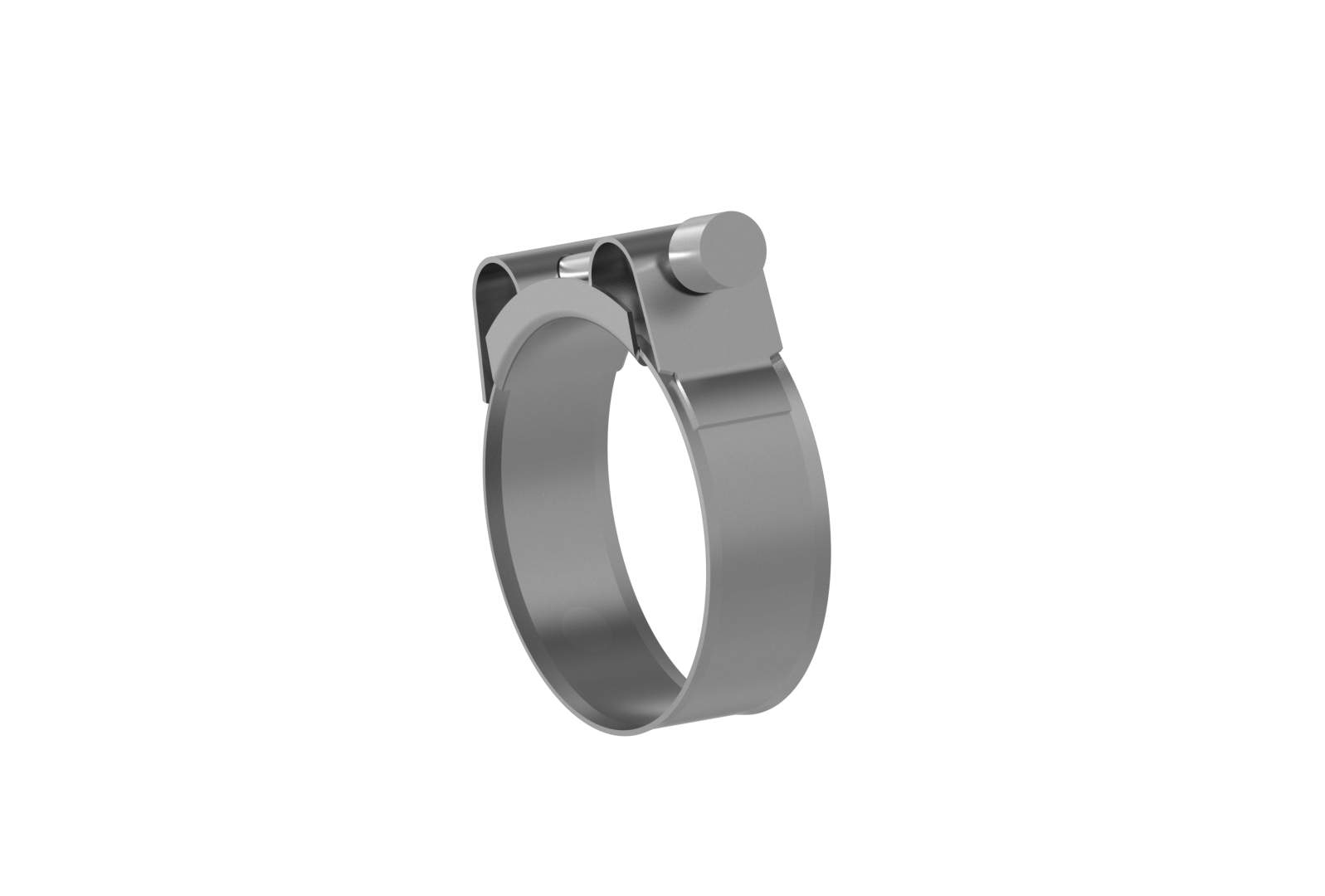

Schlauchschelle einteilig 119

Anwendung
dH17, dH17.K
14A / 17A Schläuche

Werkstoff
Schelle: Edelstahl (AISI 430)

Oberfläche
Schrauben: galvanisch verzinkt

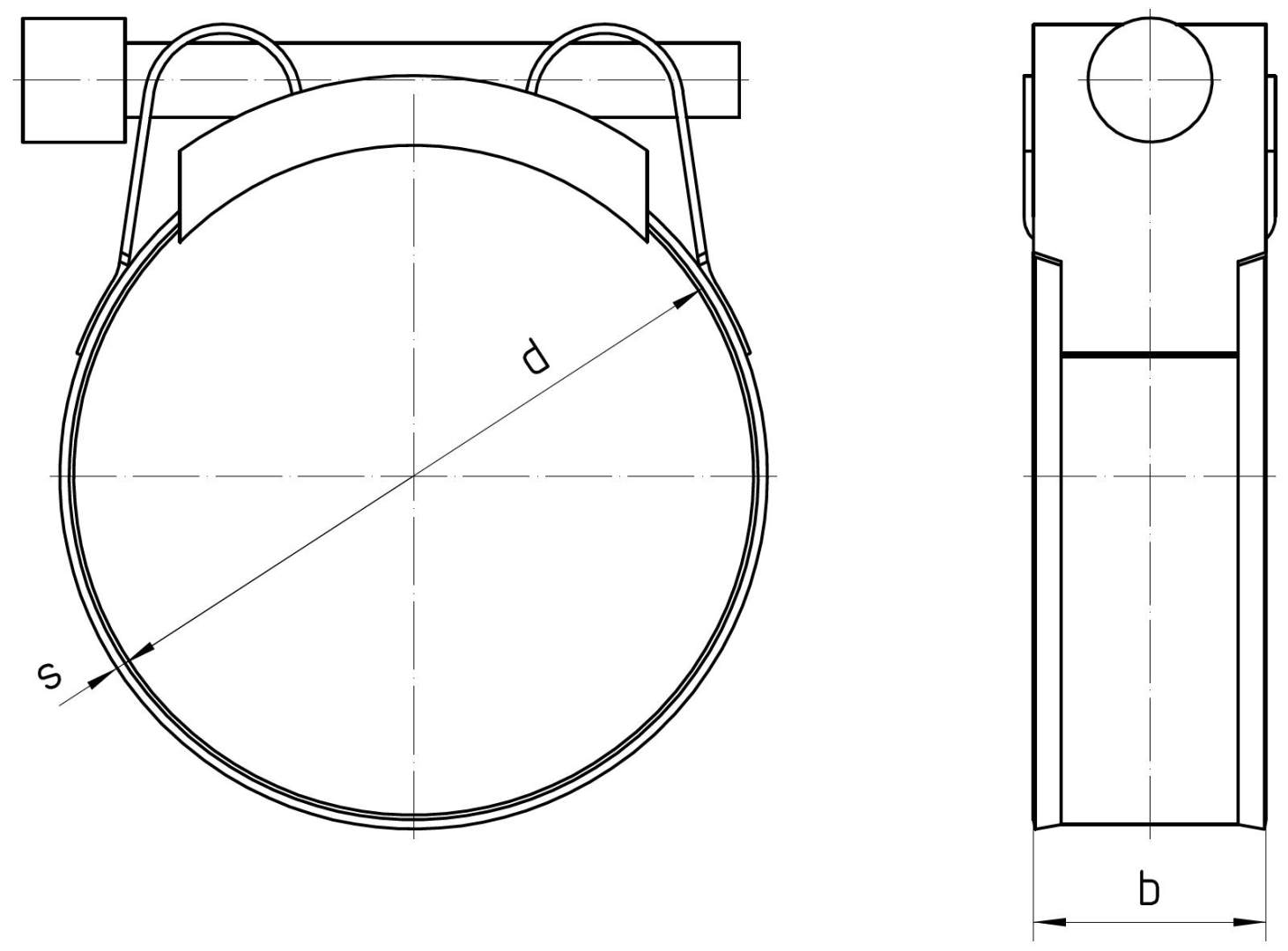

Bestell-Nr. Artikel Nr. alt * DN für Schlauch Typ "17A" Spannbereich d in mm Stahlbandbreite b in mm Stahlbanddicke s in mm
119-001 119-021023 21 - 23 18 0,6
119-002 119-023025 23 - 25 18 0,6
119-003 119-025027 25 - 27 18 0,6
119-004 119-027029 27 - 29 18 0,6
119-005 119-029031 19 29 - 31 20 0,8
119-006 119-031034 31 - 34 20 0,8
119-007 119-034037 25 34 - 37 20 0,6
119-008 119-037040 37 - 40 20 0,8
119-009 119-040043 40 - 43 20 0,8
119-010 119-043047 43 - 47 20 0,9
119-011 119-047051 38 47 - 51 20 0,9
119-012 119-051055 51 - 55 20 0,9
119-013 119-055059 55 - 59 20 0,9
119-014 119-059063 59 - 63 20 0,9
119-015 119-063068 63 - 68 20 0,9
119-016 119-068073 60 68 - 73 25 1,0
119-017 119-073079 63 73 - 79 25 1,0
119-019 119-079085 79 - 85 25 1,0
119-020 119-085091 76 85 - 91 25 1,0
119-021 119-091097 91 - 97 25 1,0
119-023 119-097104 90 97 - 104 25 1,0
119-024 119-104112 104 - 112 25 1,0
119-025 119-112121 102 112 - 121 25 1,0
119-026 119-121130 121 - 130 25 1,0
119-027 119-130140 130 - 140 28 1,2
119-028 119-140150 127 140 - 150 28 1,2
119-029 119-150162 150 - 162 28 1,2
119-030 119-162174 152 162 - 174 28 1,2
119-031 119-174187 174 - 187 28 1,2
119-033 119-187200 187 - 200 28 1,2
119-034 119-200213 200 - 213 28 1,2
119-035 119-213226 213 - 226 28 1,2
119-036 119-226239 226 - 239 28 1,2
119-037 119-239252 239 - 252 28 1,2

Produktinformationen zuletzt aktualisiert am: 01.08.2018 14:11:34
