Druckarmaturen

BES 90°

Anschluss
Rohranschluss für Schneidringverbindung S-Baureihe

Norm
ISO 8434-1

Anwendung
TE / SN / SC / SN-K / PTFE Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

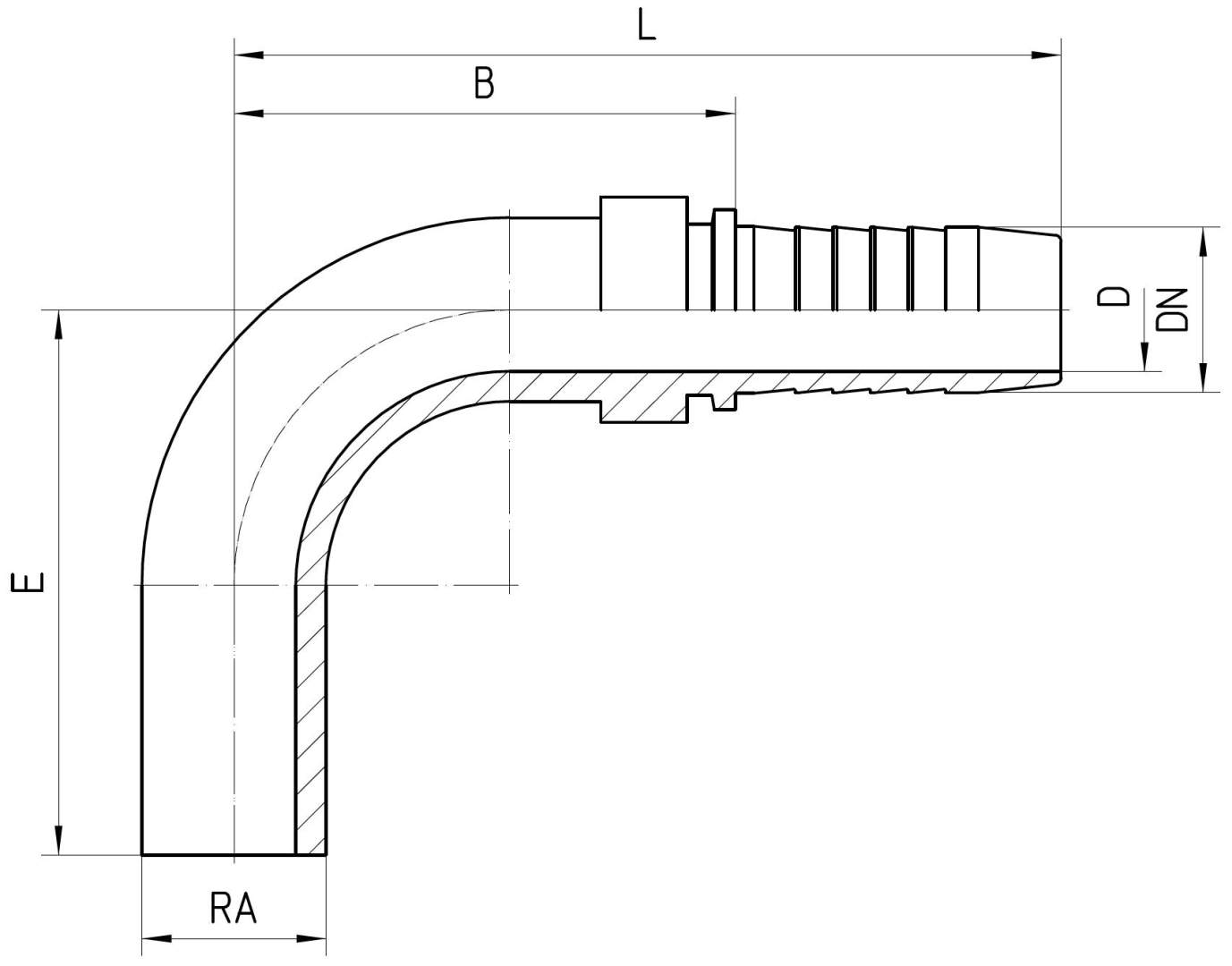

Bestell-Nr. DN in mm RA min. D in mm E±3 in mm B±3 in mm L±3 in mm
1.129-02-04 06 6S 3,0 35 36 63
1.129-03-04 06 8S 4,0 38 38 65
1.129-04-04 06 10S 4,0 40 40 67
1.129-03-05 08 8S 5,0 35 42 69
1.129-04-05 08 10S 5,5 40 41 68
1.129-05-05 08 12S 5,5 42 47 74
1.129-05-06 10 12S 7,0 42 45 75
1.129-06-06 10 14S 7,0 45 51 81
1.129-08-06 10 16S 7,0 60 59 89
1.129-06-08 12 14S 8,0 45 54 85
1.129-08-08 12 16S 10,0 60 62 93
1.129-10-08 12 20S 10,0 65 67 98
1.129-10-10 16 20S 13,0 65 68 102
1.129-12-12 19 25S 11,0 80 74 113
1.129-16-16 25 30S 21,0 90 87 133
1.129-20-20 31 38S 27,0 100 100 154

Produktinformationen zuletzt aktualisiert am: 17.07.2018 08:33:51
