Saug- & Niederdruckarmaturen

DKM Gerade

Anschluss
Dichtkopf 60° Außenkonus mit metrischer Mutter LL-Reihe

Norm
DIN 3863

Anwendung
14A / 17A Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

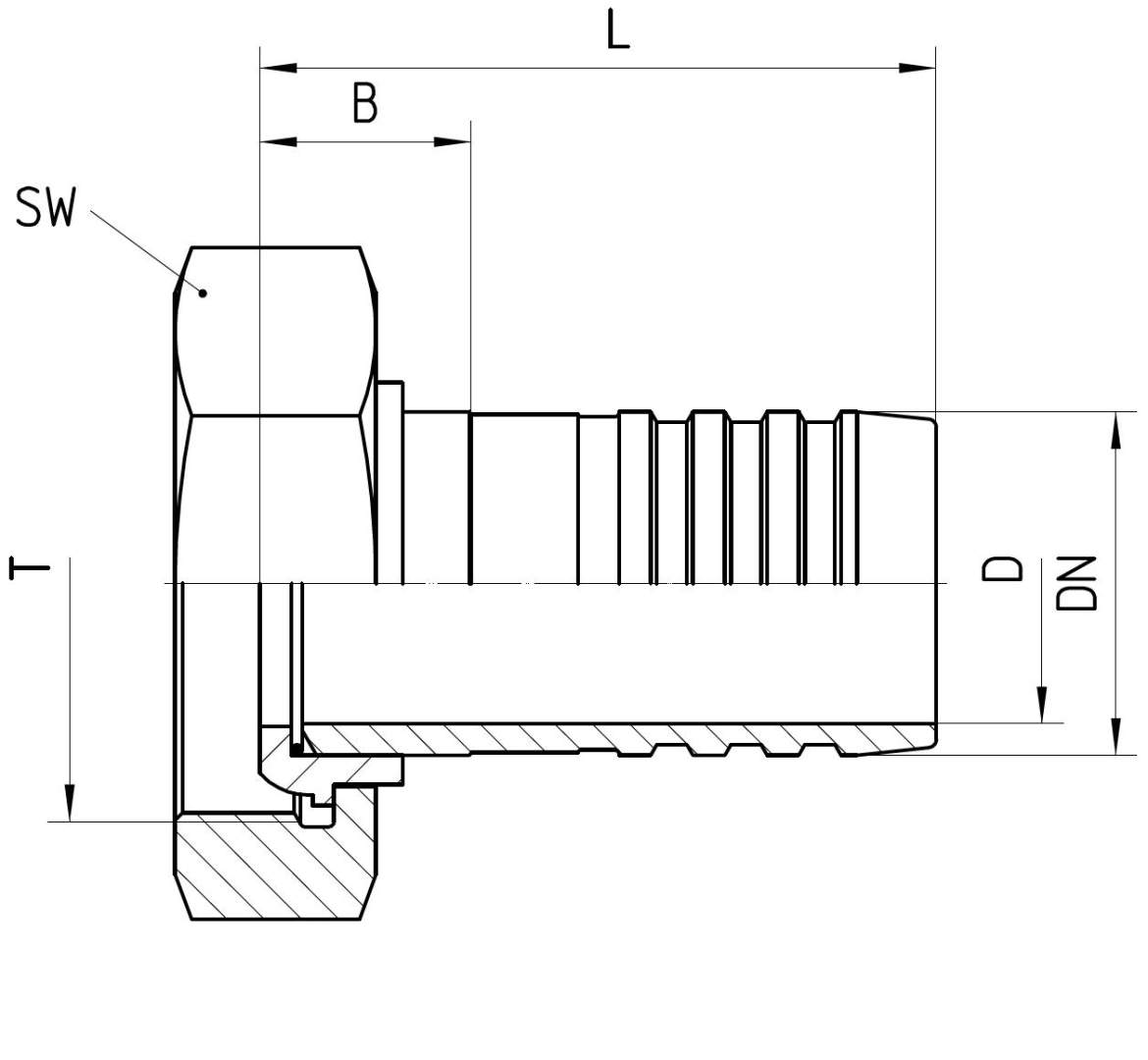

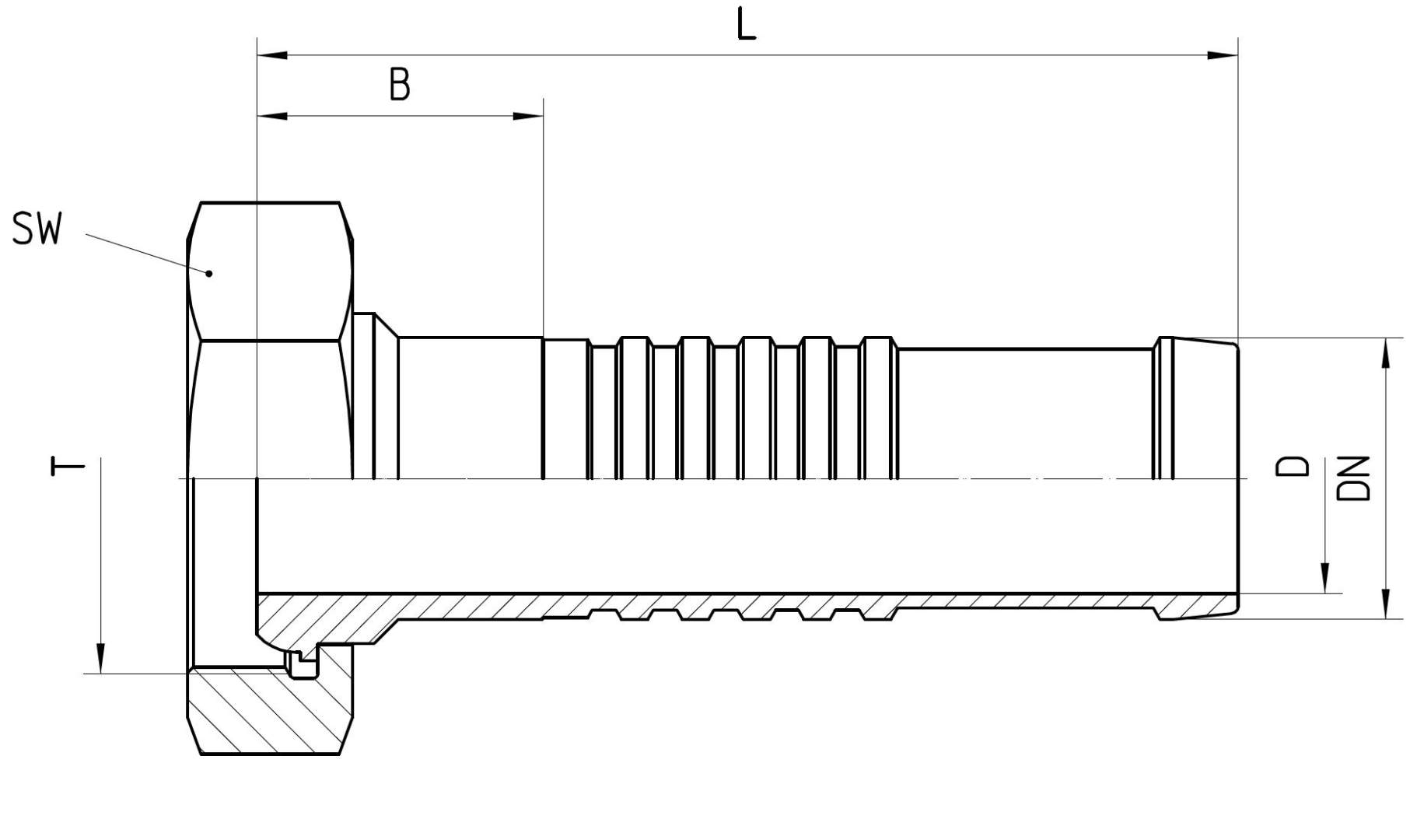

Bestell-Nr. DN in mm T SW in mm D in mm B±3 in mm L±3 in mm Bestell-Nr.Kurz B±3 in mm L±3 in mm
17.011-12-12 19 M 30x1.5 36 14 25 105 17.011K-12-12 21 65
17.011-16-12 19 M 38x1.5 46 14 23 103 17.011K-16-12 19 63
17.011-12-16 25 M 30x1.5 36 19 47 127 17.011K-12-16 43 87
17.011-16-16 25 M 38x1.5 46 19 23 103 17.011K-16-16 19 63
17.011-20-16 25 M 45x1.5 55 19 25 105 17.011K-20-16 21 65
17.011-12-20 31 M 30x1.5 36 26 50 130 17.011K-12-20 46 90
17.011-16-20 31 M 38x1.5 46 26 45 125 17.011K-16-20 41 85
17.011-20-20 31 M 45x1.5 55 26 25 105 17.011K-20-20 21 65
17.011-24-20 31 M 52x1.5 60 26 24 104 17.011K-24-20 20 64
17.011-16-24 38 M 38x1.5 46 32 48 128 17.011K-16-24 44 88
17.011-20-24 38 M 45x1.5 55 32 47 127 17.011K-20-24 43 87
17.011-24-24 38 M 52x1.5 60 32 24 104 17.011K-24-24 20 64
17.011-32-24 38 M 65x2.0 75 32 25 105 17.011K-32-24 21 65
17.011-20-32 51 M 45x1.5 55 44 50 140 17.011K-20-32 55 100
17.011-24-32 51 M 52x1.5 60 44 47 142 17.011K-24-32 52 97
17.011-32-32 51 M 65x2.0 75 44 20 115 17.011K-32-32 25 70
17.011-40-32 51 M 78x2.0 90 44 27 117 17.011K-40-32 32 77
17.011-24-36 60 M 52x1.5 60 53 50 140 17.011K-24-36 55 100
17.011-32-36 60 M 65x2.0 75 53 47 137 17.011K-32-36 46 91
17.011-40-36 60 M 78x2.0 90 53 43 127 17.011K-40-36 48 93
17.011-48-36 60 M 90x2.0 100 53 38 128 17.011K-48-36 43 88
17.011-32-48 76 M 65x2.0 75 69 68 160 17.011K-32-48 75 120
17.011-40-48 76 M 78x2.0 90 69 69 159 17.011K-40-48 74 119
17.011-48-48 76 M 90x2.0 100 69 37 127 17.011K-48-48 42 87
17.011-56-48 76 M 100x2.0 110 69 37 127 17.011K-56-48 42 87
17.011-40-56 90 M 78x2.0 90 82 98 188 17.011K-40-56 82 127
17.011-48-56 90 M 90x2.0 100 82 72 164 17.011K-48-56 79 124
17.011-56-56 90 M 100x2.0 110 82 82 174 17.011K-56-56 77 122
17.011-48-64 102 M 90x2.0 100 94 95 185 17.011K-48-64 84 132
17.011-56-64 102 M 100x2.0 110 94 80 170 17.011K-56-64 82 130

Produktinformationen zuletzt aktualisiert am: 20.06.2018 12:01:47
