Druckarmaturen

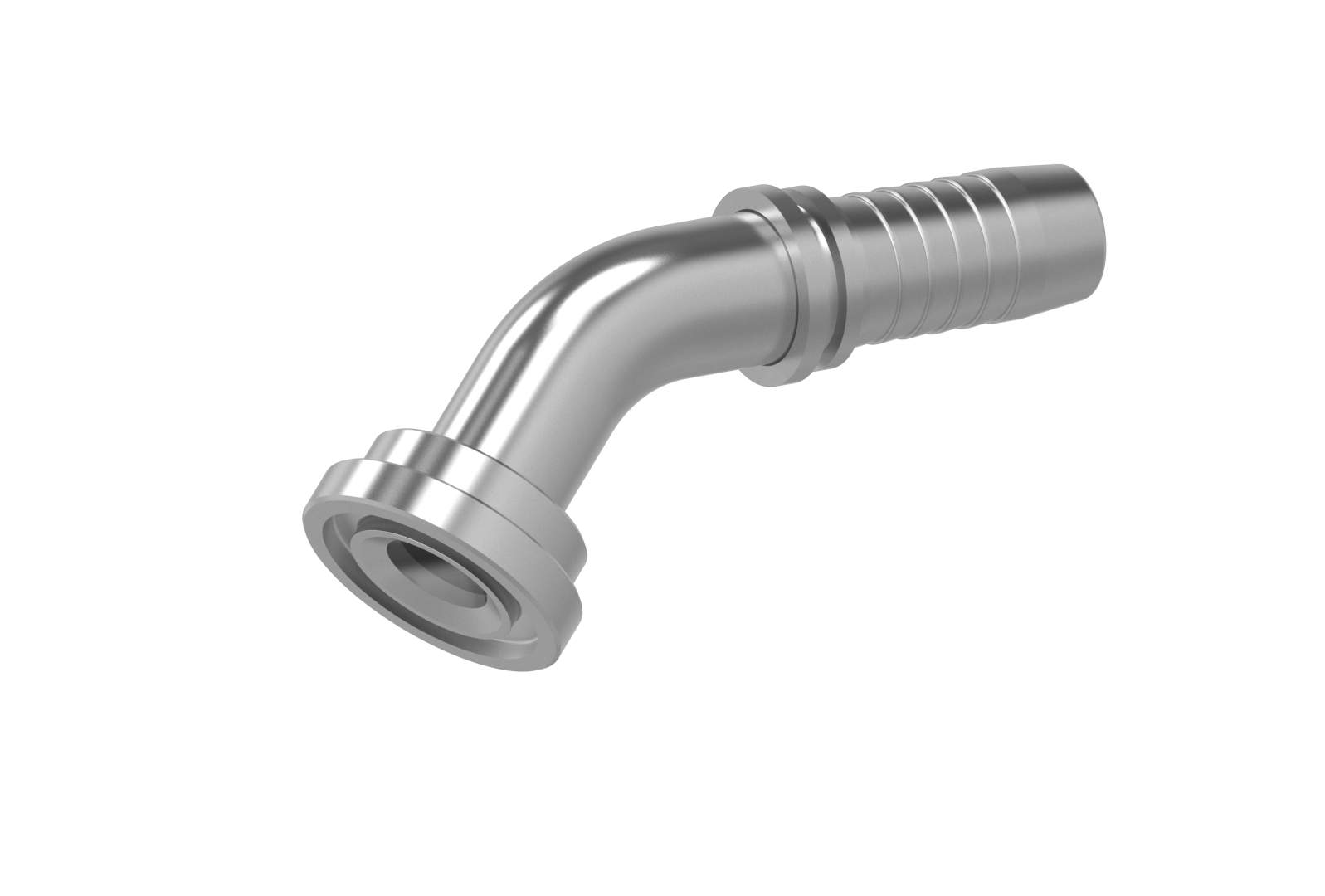

SFL 45°

Anschluss
SAE-Flansch 3000PSI (L-Reihe)

Norm
ISO 6162-1

Anwendung
TE / SN / SC / SN-K / PTFE Schläuche

Werkstoff
Stahl

Oberfläche
galvanisch verzinkt

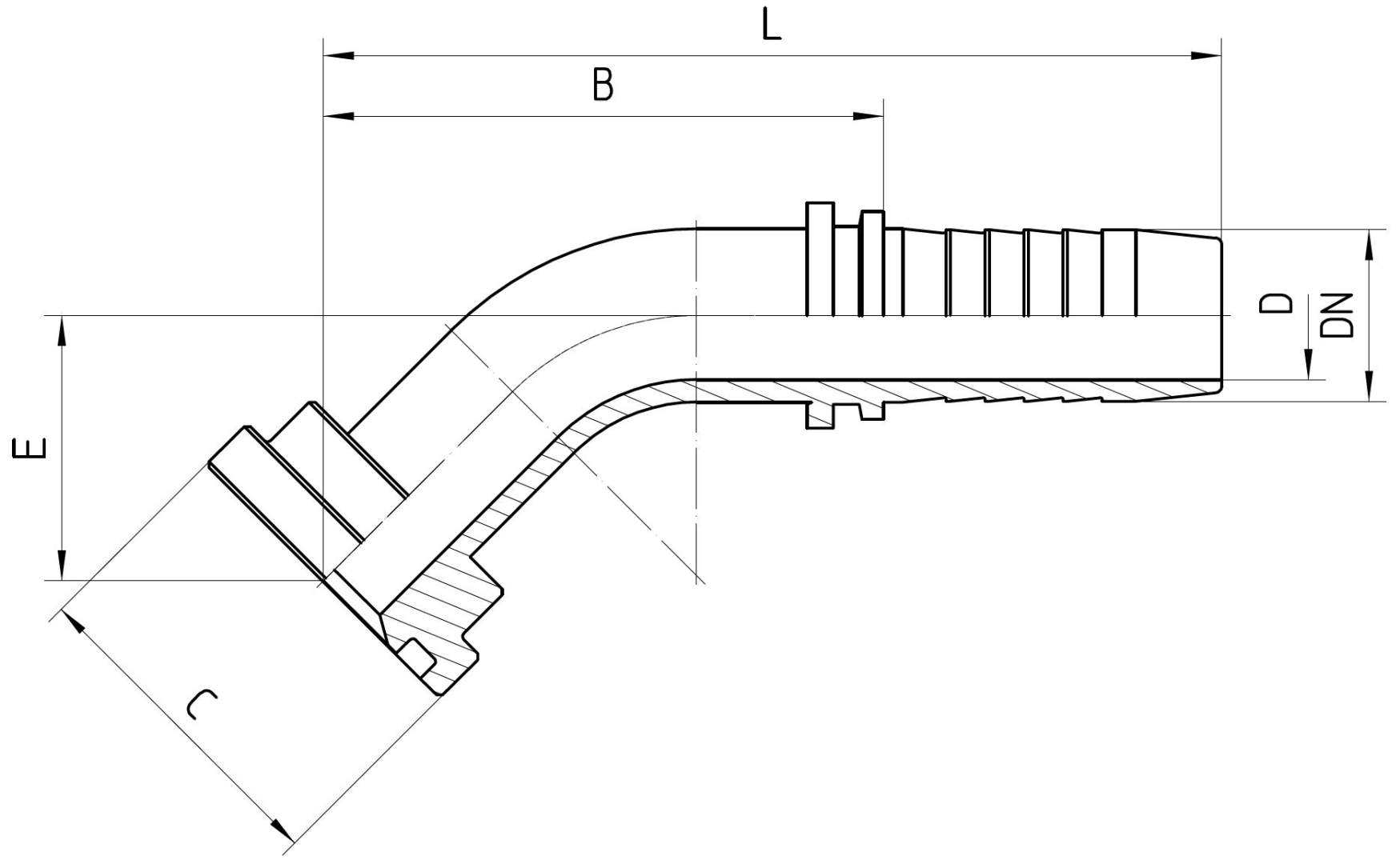

Bestell-Nr. DN in mm Flansch in Zoll C in mm min. D in mm E±3 in mm B±3 in mm L±3 in mm
1.450-08-08 12 1/2 30,2 10,0 21 49 80
1.450-12-08 12 3/4 38,1 10,0 23 51 82
1.450-08-10 16 1/2 30,2 12,6 27 61 95
1.450-12-10 16 3/4 38,1 12,6 25 63 97
1.450-08-12 19 1/2 30,2 13,5 31 76 115
1.450-12-12 19 3/4 38,1 14,8 31 76 115
1.450-16-12 19 1 44,5 14,8 31 75 114
1.450-12-16 25 3/4 38,1 20,0 36 81 127
1.450-16-16 25 1 44,5 26,1 32 82 128
1.450-20-16 25 1 1/4 50,8 21,1 34 81 127
1.450-16-20 31 1 44,5 26,5 45 116 170
1.450-20-20 31 1 1/4 50,8 26,5 44 104 158
1.450-24-20 31 1 1/2 60,3 26,5 45 106 160
1.450-20-24 38 1 1/4 50,8 32,5 43 111 168
1.450-24-24 38 1 1/2 60,3 32,8 53 112 169
1.450-32-24 38 2 71,4 32,8 48 115 172
1.450-24-32 51 1 1/2 60,3 34,5 52 130 205
1.450-32-32 51 2 71,4 44,5 52 130 205
1.450-40-32 51 2 1/2 84,1 44,5 52 130 205
1.450-32-36 60 2 71,4 49,0 55 161 241
1.450-40-36 60 2 1/2 84,1 52,0 54 160 240
1.450-48-36 60 3 101,6 52,0 54 161 241
1.450-32-40 63 2 71,4 51,0 55 119 199
1.450-40-40 63 2 1/2 84,1 52,0 53 148 228
1.450-40-48 76 2 1/2 84,1 64,0 53 147 222
1.450-48-48 76 3 101,6 68,0 52 149 224
1.450-56-48 76 3 1/2 114,3 68,0 70 166 241
