Druckarmaturen

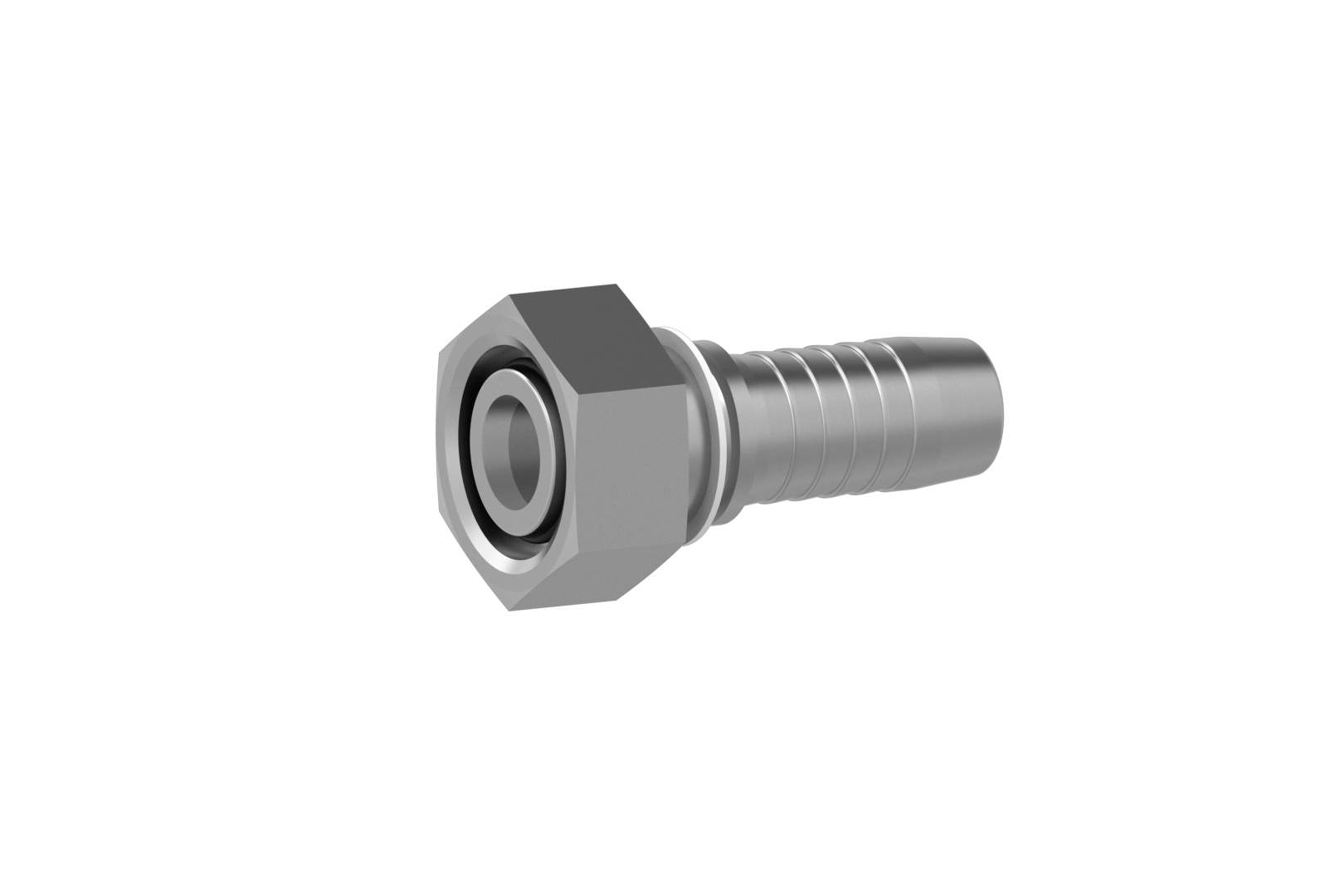

DKOL Gerade

Anschluss Dichtkopf 24° Außenkonus O-Ring-dichtend mit metrischer Mutter L-Reihe
Norm ISO 8434-1
Anwendung TE / SN / SC / SN-K / PTFE Schläuche
Werkstoff Stahl
Oberfläche galvanisch verzinkt

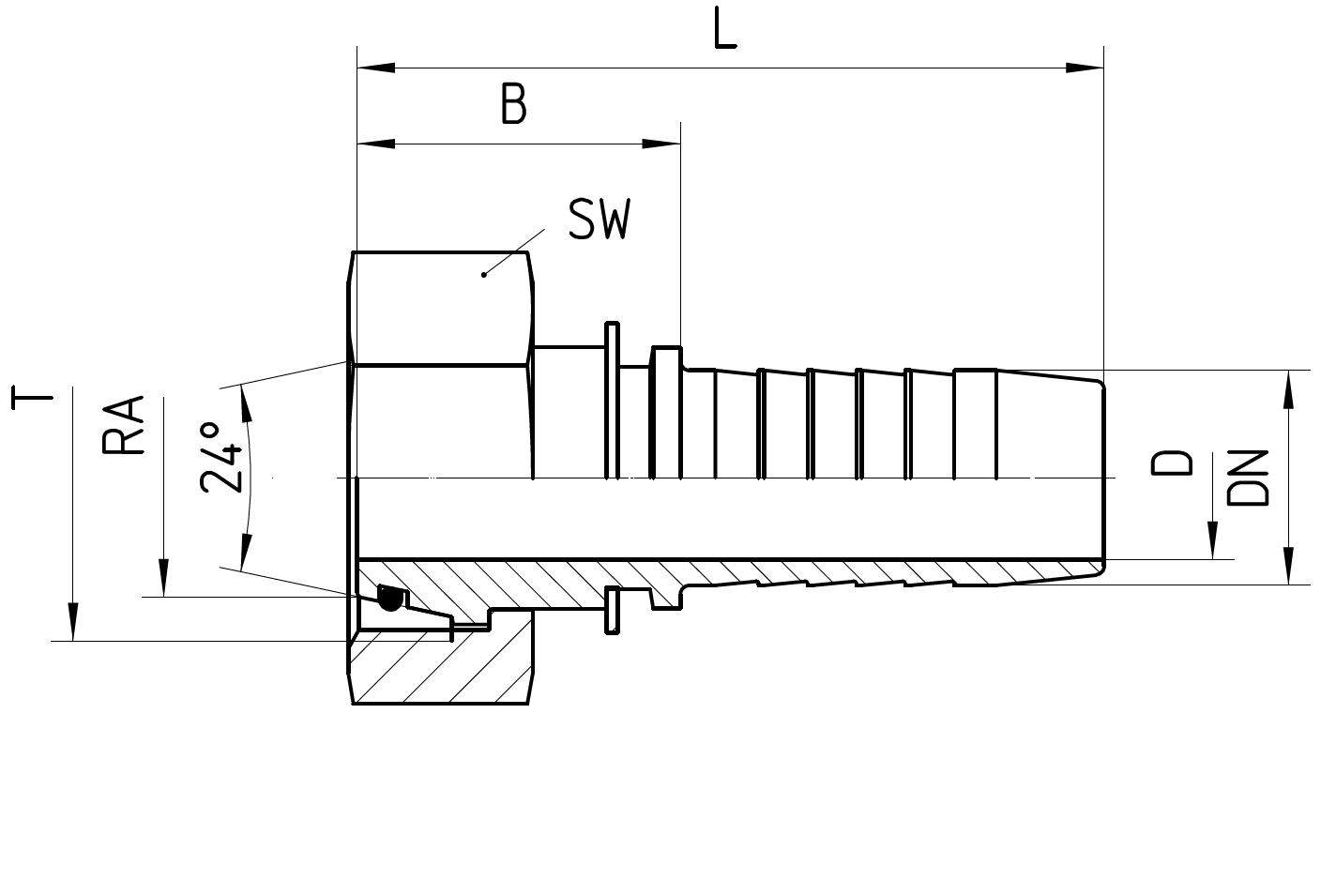

Bestell-Nr. DN in mm RA T SW in mm min. D in mm B±3 in mm L±3 in mm
1.051-03-04 06 6L M 12x1.5 14 2,8 25 52
1.051-04-04 06 8L M 14x1.5 17 4,0 22 50
1.051-05-04 06 10L M 16x1.5 19 4,0 23 51
1.051-06-04 06 12L M 18x1.5 22 4,0 23 51
1.051-03-05 08 6L M 12x1.5 14 2,8 25 52
1.051-04-05 08 8L M 14x1.5 17 4,0 26 53
1.051-05-05 08 10L M 16x1.5 19 5,5 23 50
1.051-06-05 08 12L M 18x1.5 22 5,5 23 50
1.051-04-06 10 8L M 14x1.5 17 4,0 26 56
1.051-05-06 10 10L M 16x1.5 19 5,5 27 57
1.051-06-06 10 12L M 18x1.5 22 7,0 24 54
1.051-08-06 10 15L M 22x1.5 27 7,0 25 55
1.051-06-08 12 12L M 18x1.5 22 7,0 30 61
1.051-08-08 12 15L M 22x1.5 27 10,0 26 57
1.051-10-08 12 18L M 26x1.5 32 10,0 28 59
1.051-08-10 16 15L M 22x1.5 27 10,0 29 63
1.051-10-10 16 18L M 26x1.5 32 13,0 28 62
1.051-12-10 16 22L M 30x2.0 36 13,0 31 65
1.051-10-12 19 18L M 26x1.5 32 13,0 32 71
1.051-12-12 19 22L M 30x2.0 36 15,0 30 69
1.051-16-12 19 28L M 36x2.0 41 15,0 33 72
1.051-12-16 25 22L M 30x2.0 36 15,0 37 84
1.051-16-16 25 28L M 36x2.0 41 21,0 32 79
1.051-20-16 25 35L M 45x2.0 50 21,0 37 83
1.051-16-20 31 28L M 36x2.0 41 21,0 39 94
1.051-20-20 31 35L M 45x2.0 50 27,0 35 90
1.051-24-20 31 42L M 52x2.0 60 27,0 40 94
1.051-20-24 38 35L M 45x2.0 50 27,0 41 98
1.051-24-24 38 42L M 52x2.0 60 32,0 38 95
1.051-24-32 51 42L M 52x2.0 60 36,0 36 111

Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04

Dieses Produkt anfragen

Sie interessieren sich für dieses Produkt? Unsere Ansprechpartner beraten Sie gern bei allen Fragen rund um unsere Produkte.

Individuelle Anpassungen?

Sie benötigen Sondergrößen, andere Winkel oder eine komplette Eigenentwicklung? Wir bieten Ihnen maßgeschneiderte Lösungen.
